Автоматичний розповітрювач (повітровідвідник) – це запірно-регулююча арматура, призначена для автономного виведення газів (повітря, кисню, водню) із замкнутих систем опалення та водопостачання.
Пристрій захищає систему від утворення повітряних пробок, які блокують циркуляцію теплоносія, спричиняють шум у трубах та прискорюють корозію металевих елементів.

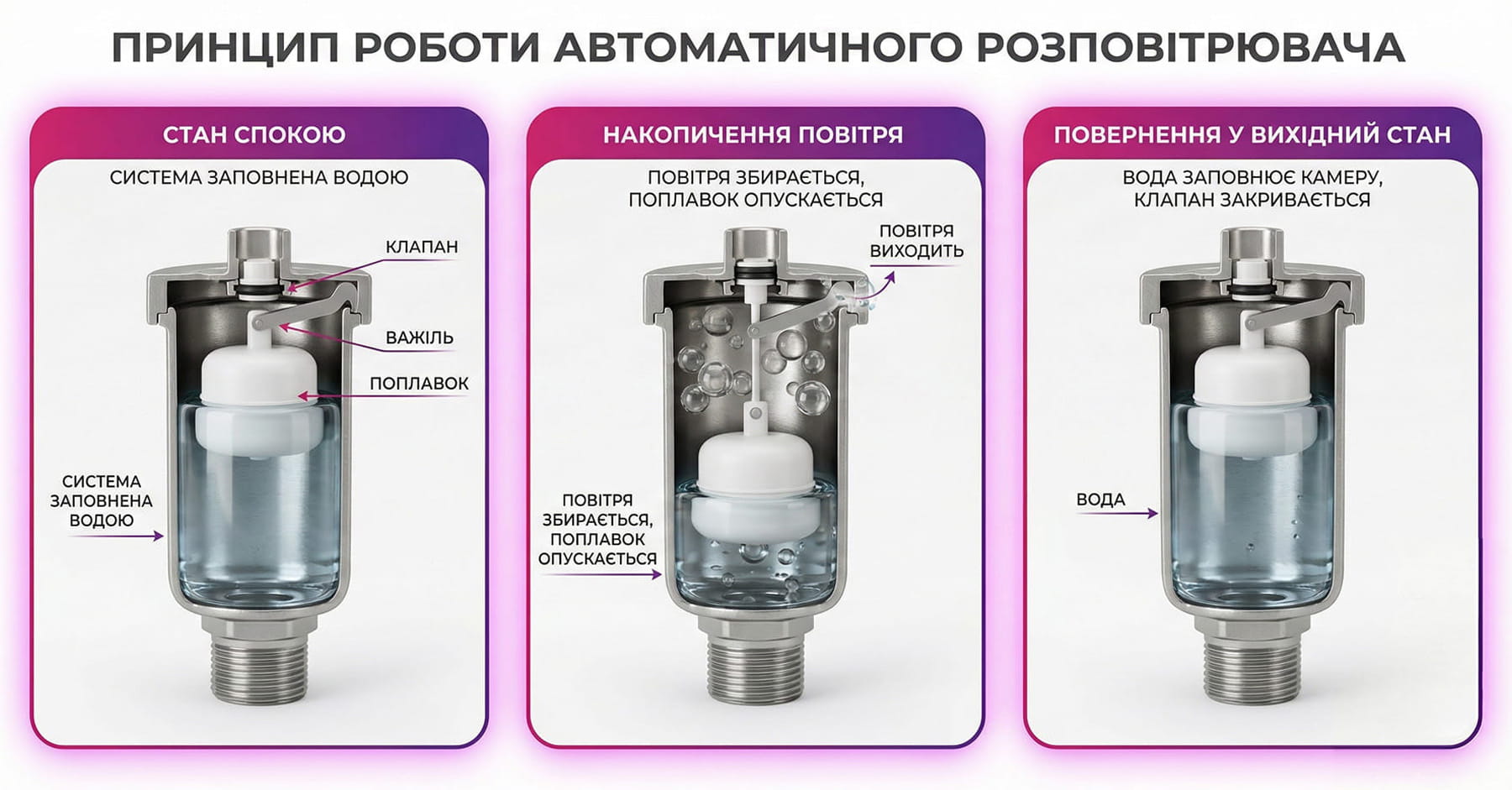

Принцип роботи розповітрювача базується на законі Архімеда: всередині корпусу знаходиться поплавець, з’єднаний із голчастим клапаном. Поки пристрій заповнений водою, поплавець піднятий і клапан закритий. Коли накопичується повітря, рівень води падає, поплавець опускається під власною вагою, відкриваючи клапан повітровідвідника для випуску газу. Як тільки повітря виходить, вода знову піднімає поплавець, герметизуючи систему.
Натисніть, щоб збільшити зображення
Важливість видалення повітря з системи опалення
У будь-яку закриту систему опалення повітря потрапляє кількома шляхами: при первинному заповненні, через мікротріщини (дифузію) у пластикових трубах без кисневого бар’єру або як результат хімічної реакції (виділення водню в алюмінієвих радіаторах). Якщо ці гази не видаляти вчасно, виникає ланцюгова реакція негативних наслідків.
Наслідки ігнорування проблеми:
- Зупинка циркуляції: повітряна пробка в трубах теплої підлоги або верхніх точках радіаторів повністю перекриває рух теплоносія, через що частина будинку залишається холодною.
- Кавітаційний знос насоса: бульбашки повітря, потрапляючи на лопаті циркуляційного насоса, спричиняють гідроудари, що суттєво скорочує термін служби підшипників.
- Прискорена корозія: кисень у поєднанні з водою та металом (сталь, чавун) викликає інтенсивне окислення внутрішніх стінок обладнання.
- Шумові ефекти: булькотіння та «переливання» води в радіаторах, що заважає комфортному сну.
Порада інженера: автоматичний клапан випуску повітря ефективно видаляє лише вільне повітря. Для боротьби з розчиненим киснем та мікробульбашками у професійних системах використовують сепаратори мікробульбашок, які мають більшу площу контакту з потоком.
Конструкція та види автоматичних розповітрювачів
Сучасний розповітрювач автоматичний виготовляється переважно з латуні (CW617N) і має вертикальну орієнтацію. Конструкція має бути розбірною, щоб у разі засмічення механізму його можна було почистити без заміни всього вузла.

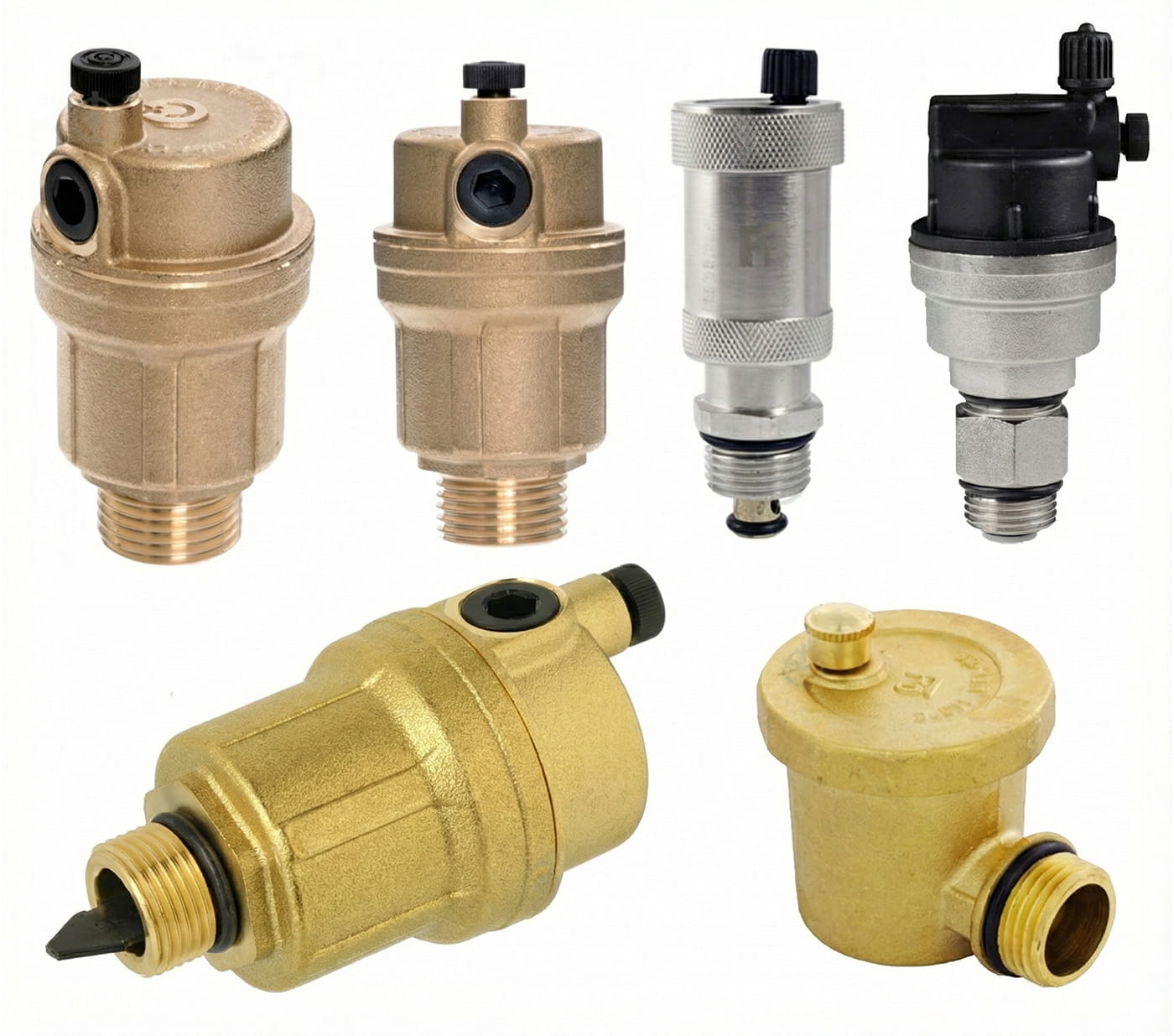

Фото: Автоматичні розповітрювачі різної конфігурації: прямі та кутові, латунні та хромовані моделі.
Правила монтажу: де встановити розповітрювач
Для того, щоб пристрій працював коректно, він повинен знаходитися в місцях, де швидкість потоку теплоносія мінімальна, а повітря природним чином піднімається вгору.
Важливо: пристрій повинен бути встановлений суворо у вертикальному положенні. Будь-який нахил корпусу порушує вільний рух поплавця, що призводить до заклинювання голчастого клапана та протікання.
Ключові точки встановлення згідно з інженерними нормами:
- Верхні точки стояків: повітря завжди прагне вгору, тому на кожному вертикальному стояку у верхній точці має стояти цей прилад.
- Група безпеки котла: обов’язковий елемент захисту теплогенератора, що встановлюється на виході подачі.
- Розподільчі колектори (гребінки): на торцях колекторів теплої підлоги або радіаторного розведення.
- Повітряні камери («пастки»): на довгих горизонтальних ділянках магістралей, де є локальний підйом труби.
З практики монтажу: завжди використовуйте розповітрювач разом із відсічним клапаном (зворотним клапаном з пружиною). Це дозволяє викрутити та обслужити пристрій без зливу води з усієї системи.
Експлуатація та типові несправності
Багато власників скаржаться, що через 2–3 роки експлуатації розповітрювач починає «сопливити» – з-під ковпачка проступають краплі води. Це не завжди означає поломку, найчастіше це наслідок низької якості теплоносія або неправильного налаштування.
Таблиця: Проблеми та методи їх вирішення
| Симптом |
Причина |
Що робити |
| Протікання води з ковпачка |
Наліт солей жорсткості на голці клапана |
Розібрати корпус та промити голку оцтовим розчином |
| Повітря не виходить (пробка лишається) |
Закручений до упору чорний/червоний ковпачок |
Відкрутити ковпачок на 2–3 оберти (він має бути відкритим) |
| Постійне шипіння |
Пошкодження поплавця (втратив герметичність) |
Замінити пристрій на новий |
| Іржа навколо виходу |
Корозія через постійну вологу (мікропротікання) |
Замінити на модель із нікельованим покриттям |
⚠️ Важливо: початківці часто закручують верхній пластиковий ковпачок «намертво». Цей ковпачок має бути завжди відкручений на кілька обертів. Його закручують лише під час монтажу або при аварійному протіканні клапана.
Підсумки
Автоматичний розповітрювач, він же автоматичний клапан випуску повітря, занадто важливий і, в той же час, недорогий елемент будь-якої системи опалення. Без нього навіть найдорожчий котел не зможе прогріти систему рівномірно. Тому його встановлення – обов’язкове!
При виборі орієнтуйтеся на латунні моделі перевірених брендів (наприклад, Giacomini, Valtec або Caleffi) та відгуки.
