Что такое механический терморегулятор для котла
Принцип работы: при изменении температуры воды в водяной рубашке котла термоголовка регулятора поворачивается и цепочка закрывает или открывает заслонку, а вместе с ней и доступ воздуха в котел. Таким образом контролируя интенсивность горения топлива.
Главное преимущество – полная энергонезависимость. Устройство работает без подключения к электросети, используя термомеханический принцип.

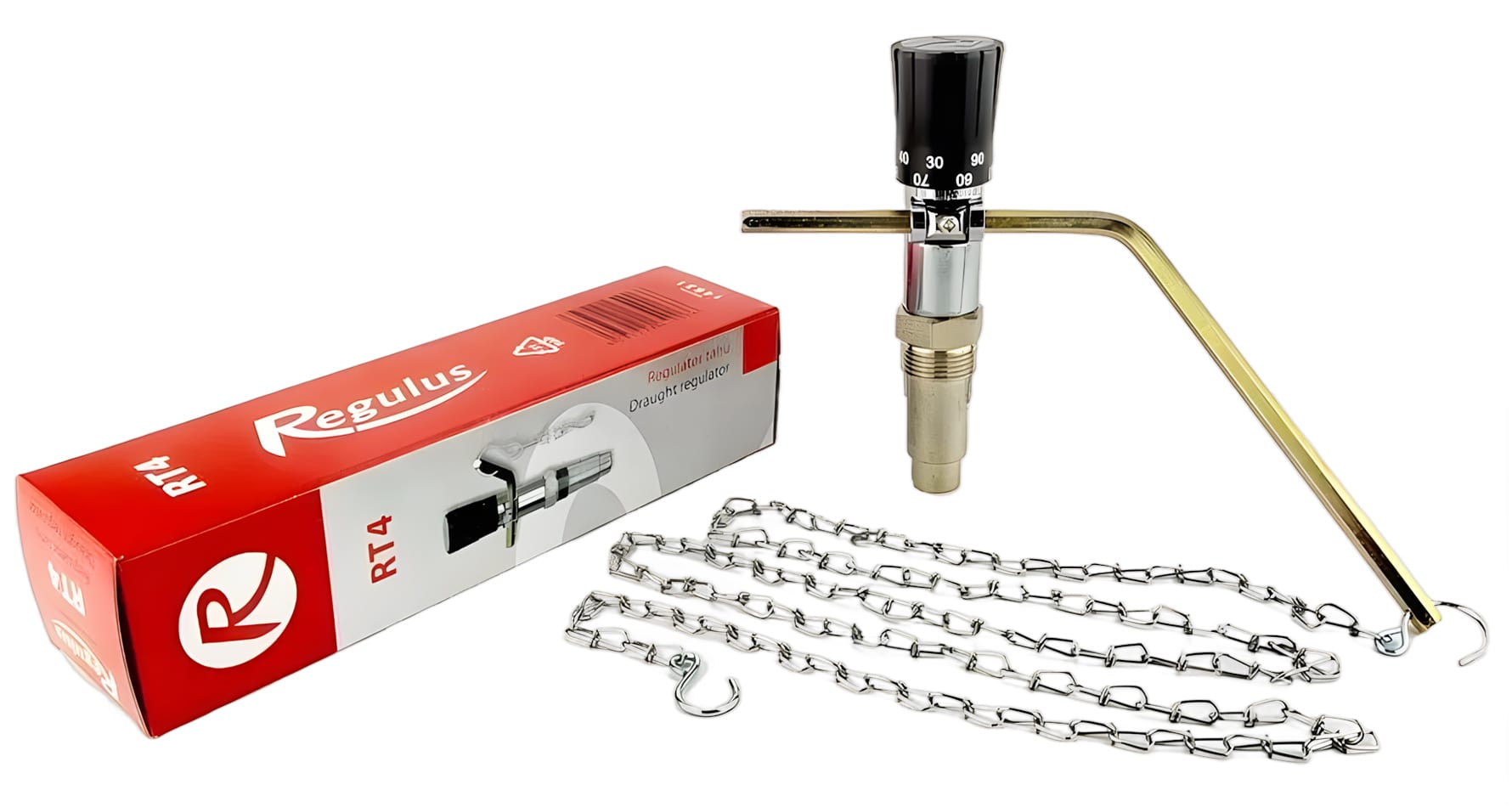

Конструкция механического терморегулятора
- Терморегулятор для котла механический с двумя шкалами
- Рычаг для крепления
- Цепочка для соединения с поддувалом
- Инструкция по установке
Преимущества механического регулятора
- Энергонезависимость – работает без электроэнергии
- Простота монтажа – установка за 15-20 минут
- Надежность – минимум деталей, которые могут выйти из строя
- Универсальность – подходит для 100% твердотопливных котлов (кроме некоторых самодельных)
- Экономия – уменьшает расходы твердого топлива на 20-30%, что позволяет окупиться за первый же отопительный сезон
Минусы цепочного регулятора тяги
- Инерционность – реагирует на изменение температуры с задержкой
- Точность регулирования – менее точный по сравнению с электронной автоматикой
- Только для дров и древесины – для сжигания угля не подходит
- Потребность в периодической проверке – по отзывам реальных пользователей цепочка часто зацепляется и «сбивается» выставленная температура, а в некоторых случаях может растянуться (потребуется рекалибровка)

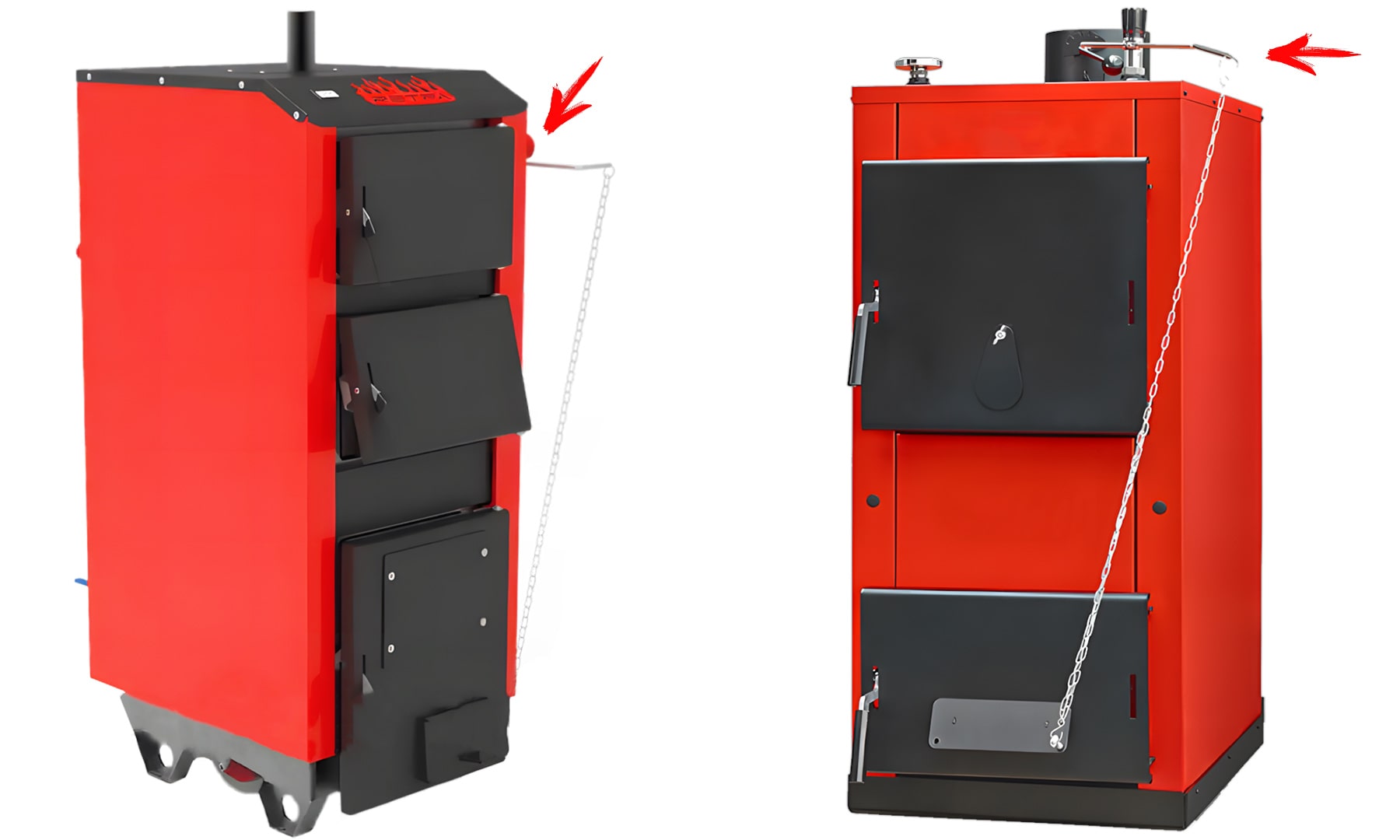

Терморегулятор для котла механический: варианты установки
В зависимости от модели твердотопливного котла регулятор можно устанавливать в горизонтальном или вертикальном положении. Позиция рычага зависит от расположения патрубка:
- Патрубок сверху котла – рычаг направлен на вас и вверх
- Патрубок сбоку – рычаг сверху, направлен в сторону котла
Обратите внимание: на механическом регуляторе тяги есть две шкалы с температурой:
- Красная шкала – для вертикальной установки
- Белая шкала – для горизонтальной установки
Как установить терморегулятор механический
Рекомендуем посмотреть видео с YouTube, где подробно показан весь процесс установки и настройки механического регулятора тяги на практике.
Шаг 1: подготовка и монтаж
- Намотайте фум-ленту на резьбу регулятора
- Вкрутите регулятор в патрубок котла
- Прикрепите рычаг и закрепите болтом
- Присоедините цепочку к рычагу
Шаг 2: первая настройка
- Растопите котел и дождитесь, пока температура теплоносителя достигнет 60°C
- На соответствующей шкале регулятора выставите 60°C
- Прикрепите цепочку к поддувалу котла
- Натяните цепочку так, чтобы поддувало было открыто на 1-2 мм
Шаг 3: калибровка
- Переставьте шкалу регулятора на 70°C
- Поддувало автоматически откроется больше, усиливая горение
- Когда температура достигнет 70°C: цепочка автоматически вернет поддувало в положение 1-2 мм
Поздравляем – вы установили и настроили терморегулятор для твердотопливного котла! Теперь осталось только определить комфортную для себя температуру и выставить ее на регуляторе.
Обслуживание
Терморегулятор для твердотопливного котла не требует сложного ухода: время от времени стоит проверить, нормально ли открывается и закрывается поддувало, проконтролировать натяжение цепочки (она может растягиваться со временем). А если заметили, что что-то разболталось – подтяните крепление. В целом, это довольно надежное оборудование, которое работает годами без проблем.
Опытные монтажники советуют обращать внимание на один важный момент: если вы заметили, что температура на регуляторе остается неизменной, но поддувало начало открываться значительно больше, чем раньше – это верный признак того, что котел давно пора чистить! Когда стенки котла и теплообменника засорены сажей, нагаром и отложениями, эффективность «отбора» тепла резко падает. Поэтому для достижения той же заданной температуры требуется значительно более мощное горение, и терморегулятор механический для котла вынужден больше открывать поддувало.
Критерии выбора и популярные модели
- Резьба – чаще всего 1/2″ (15 мм)
- Диапазон регулирования – обычно 30-90°C
- Максимальная мощность котла – до 50 кВт для большинства моделей
- Длина цепочки – 1-1,5 метра (можно уменьшать или наращивать)
Самые популярные модели:
Icma 147 и Regulus RT4 – проверенные временем и отзывами регуляторы, которые показали надежность в длительной эксплуатации. Обе модели имеют идентичный принцип работы и схожие характеристики.
Ориентировочные цены: 850 и 950 грн соответственно (на 03.08.25). Но могут со временем изменяться.
Практические советы при выборе терморегулятора:
- Проверьте диаметр патрубка вашего котла и модели регулятора
- Убедитесь, что есть возможность установить регулятор в нужном положении (ничего не мешает)
Поэтому терморегулятор для твердотопливного котла смело можно назвать автоматикой – это недорогое и эффективное решение для автоматизации котла, особенно когда нужна независимость от электроэнергии.
Автор:
Если у вас есть что дополнить – будем рады вашим комментариям.
