Дефлектор на дымоход – это насадка, которая устанавливается на верхушку дымовой трубы и использует силу ветра для увеличения тяги в системе дымоудаления. Принцип работы базируется на эффекте Вентури: воздушные потоки, обтекая конструкцию дефлектора, создают зону пониженного давления над дымоходом, что усиливает естественную тягу.
Как это работает на практике:
Важно: эффективность дефлектора зависит от постоянства ветра. В безветренную погоду или при слабом ветре (менее 2 м/с) дефлектор работает как обычный колпак и не дает значительного прироста тяги. В штормовой ветер (более 15 м/с) некоторые модели могут создавать обратную тягу.
Основные проблемы, которые решает дефлектор:
Типично возникает в дымоходах высотой менее 5 метров или диаметром более 200 мм. Дефлектор компенсирует недостаточную высоту трубы, увеличивая скорость выхода газов на 20-30%.
Реальные условия: увеличение тяги ощутимо только при правильно рассчитанном диаметре дефлектора (должен быть в 1,5-2 раза больше диаметра трубы) и скорости ветра от 3 м/с.
Обратная тяга возникает из-за низких труб, препятствий вблизи дымохода (деревья, здания) или негерметичности топочного отделения. Дефлектор устраняет до 80% случаев задымления, связанных с внешними факторами.
Нюанс: если причина задымления – негерметичность дверок котла или засорение дымохода, дефлектор не поможет. Сначала нужна диагностика.
Подробнее читайте в нашей статье «Обратная тяга в дымоходе: почему дымит в обратную сторону?«.
Все дефлекторы имеют верхний колпак, который предотвращает попадание дождя, снега и грязи в дымоход. Конструкция также препятствует задуванию ветра в трубу под определенными углами.
Большинство моделей комплектуются сеткой, которая задерживает искры и крупные частицы недогоревшего топлива – критически важно для крыш с горючим покрытием (битумная черепица, деревянный гонт).
Ограничение: сетка быстро забивается сажей при сжигании влажных дров (более 25% влажности) или мягкого угля. Требует чистки каждые 2-4 недели активного отопления.

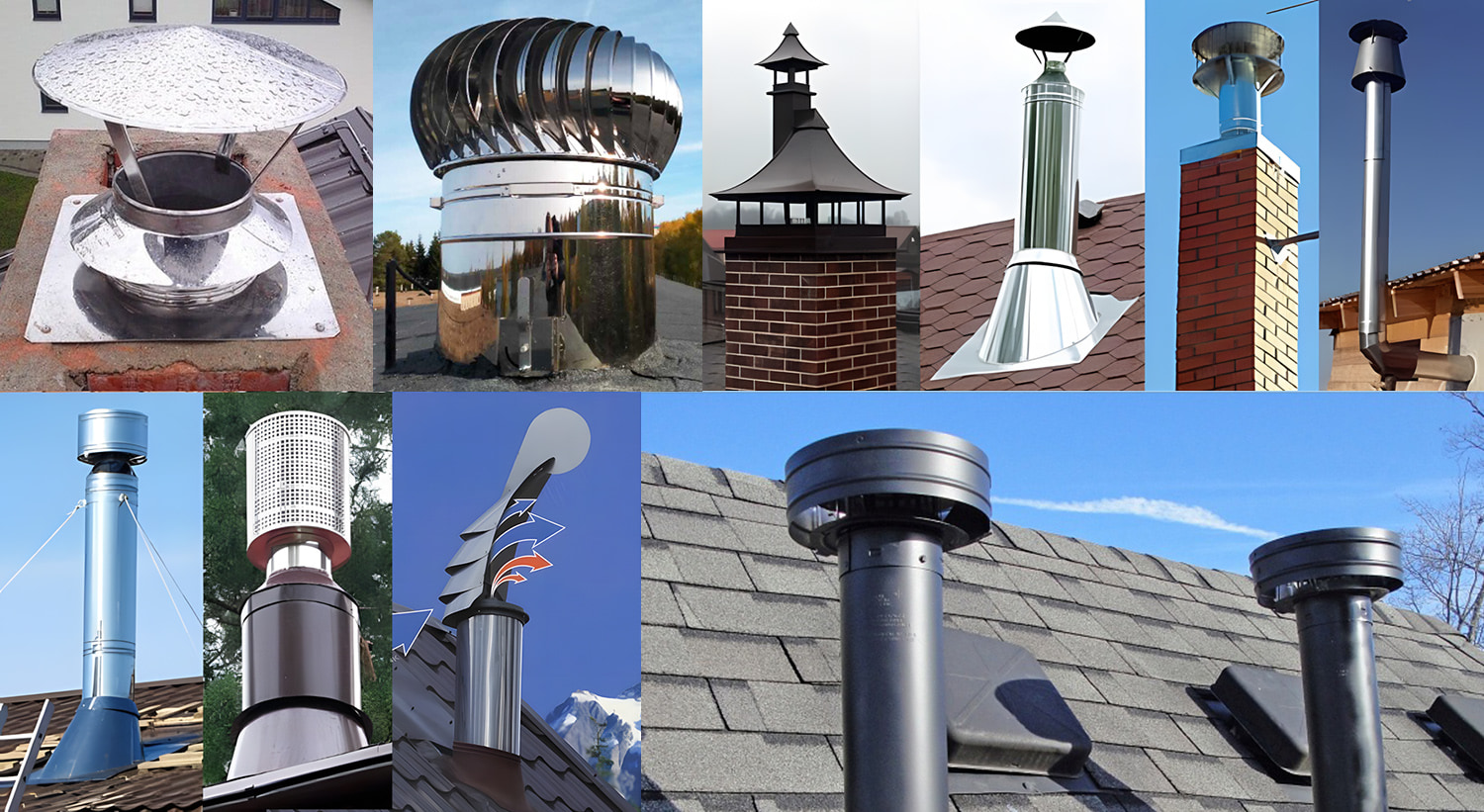

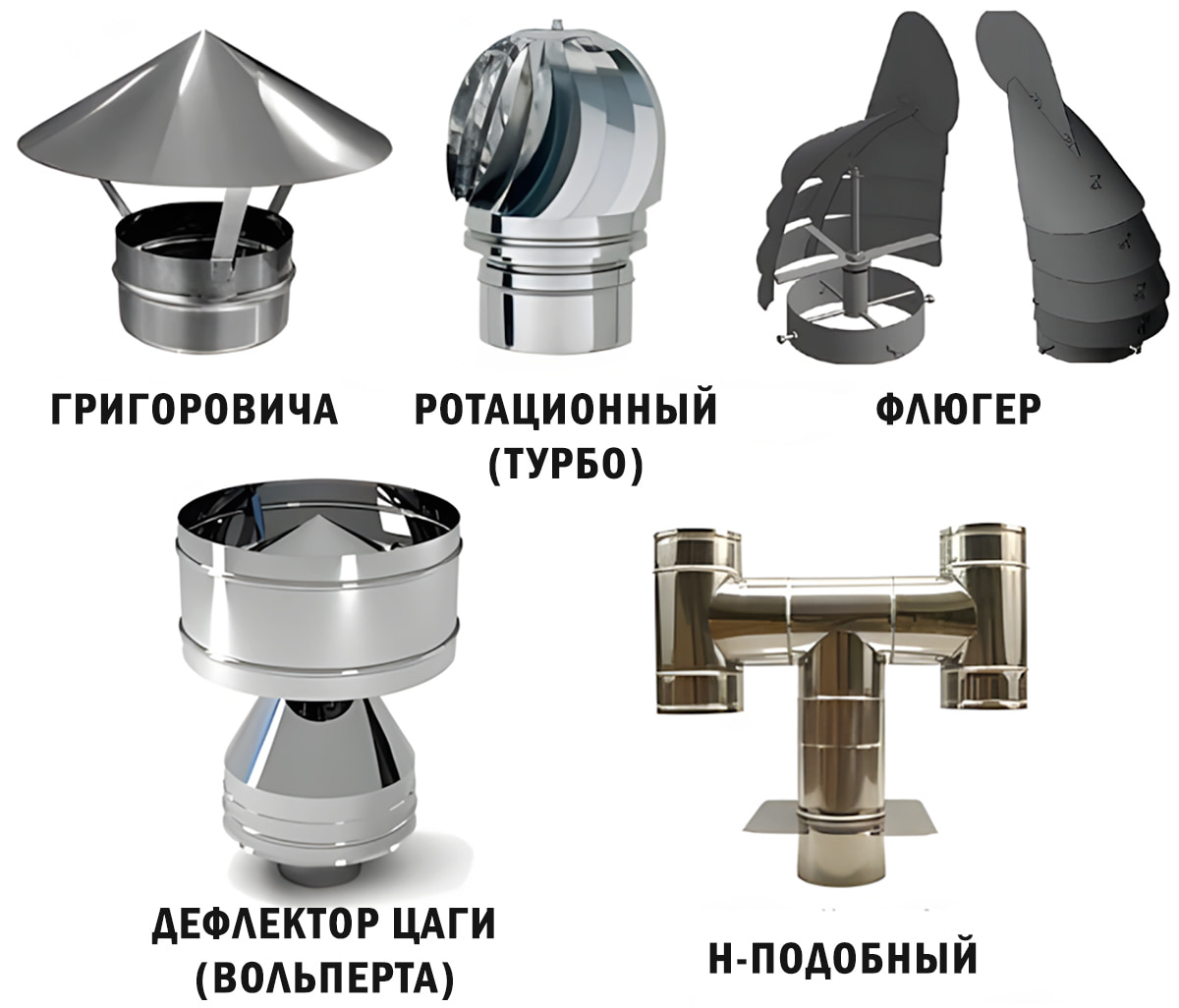

Существует 6 основных конструкций дефлекторов, которые отличаются эффективностью, ценой и пригодностью для разных условий эксплуатации.
Дефлекторы ЦАГИ также встречаются под названиями «Волпер» или «Вольпер».
Конструкция: внешний цилиндр + внутренний диффузор + конический колпак.
Эффективность: увеличение тяги на 20-25% при скорости ветра 5-10 м/с.
Цена: ≈800-1500 грн в зависимости от диаметра (120-250 мм) и материала.
Преимущества: наиболее исследованная и проверенная конструкция (разработана Центральным аэрогидродинамическим институтом в 1930-х), работает в широком диапазоне скоростей ветра.
Недостатки: сложна в самостоятельном изготовлении, требует точного соблюдения пропорций (диаметр внешнего цилиндра – 200% от трубы, высота диффузора – 150% от диаметра трубы).
Конструкция: конус-диффузор + обратный конус + колпак-зонтик.
Эффективность: 15-22% прироста тяги, лучше всего работает при боковом ветре.
Цена: ≈600-1200 грн.
Преимущества: простота изготовления, низкая стоимость, редко забивается снегом.
Недостатки: при нисходящих воздушных потоках может ухудшать тягу на 5-10%, менее эффективен в штиль.
Конструкция: горизонтальная труба на вертикальных стойках, торцы открыты.
Эффективность: 10-18% (наименьшая среди всех типов).
Цена: ≈500-900 грн.
Преимущества: не забивается сажей (конструкция самоочищающаяся), никогда не создает обратную тягу, работает даже в штиль как простой колпак.
Недостатки: худшая аэродинамика, низкая эффективность при слабом ветре (до 3 м/с).
Это менее универсальное решение для дымоходов, чем классические статические дефлекторы (ЦАГИ, Григоровича, Волпер). Турбодефлекторы чаще используют для вентиляции.

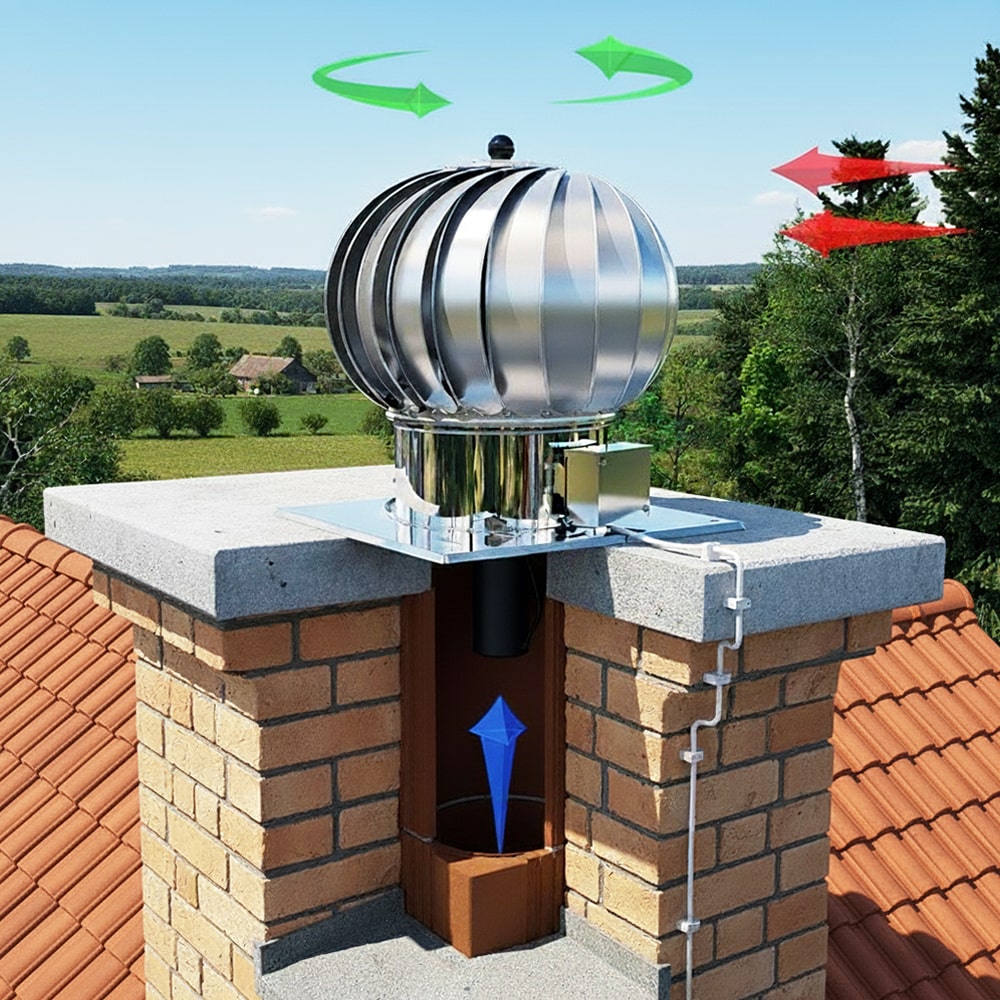

Конструкция: вращающаяся насадка с вертикальными лопастями, которую крутит ветер.
Эффективность: 25-35% при постоянном ветре более 4 м/с.
Цена: ≈2500-5000 грн.
Преимущества: высочайшая эффективность среди всех моделей, визуально показывает наличие тяги (вращение лопастей).
Недостатки:
Примечание: в продаже также встречается под названием «ротационный дефлектор» или «ротационная турбина».
Конструкция: полукруглый колпак на поворотном механизме, всегда разворачивается спиной к ветру.
Эффективность: 15-25%, стабильна при любом направлении ветра.
Цена: ≈600-2800 грн.
Преимущества: лучшая защита от задувания ветра в трубу, декоративность (часто выполняются с коваными элементами).
Недостатки: поворотный механизм требует ежегодной смазки, может заклинивать от ржавчины через 5-7 лет эксплуатации без ухода.
В первую очередь обратите внимание на диаметр внутреннего патрубка: диаметр дефлектора должен точно соответствовать внешнему диаметру вашей дымовой трубы или быть на 10-20 мм больше (под установку через переходник).
Важно: установка дефлектора меньшего диаметра создает сужение канала, что снижает тягу на 30-50% и ведет к задымлению. При слишком большом диаметре (более 30% больше трубы) резко падает скорость выхода газов, и дефлектор становится неэффективным.
Оцинкованная сталь (толщина 0,5-0,7 мм):
Нержавеющая сталь AISI 304 или 430:
Нержавеющая жаропрочная сталь AISI 310 или 316:
Практический совет: если не знаете температуру выходных газов вашего котла, выбирайте нержавейку AISI 304 – она покрывает 90% случаев. Оцинковку берите только для дымоходов отопительных печей с редким использованием (дача, баня с посещением раз в неделю и т.д.).
Общая высота конструкции влияет на эффективность:
Как рассчитать оптимальную высоту: умножьте диаметр вашей трубы на 1,6-1,8. Например, для трубы Ø200 мм идеальная высота дефлектора – 320-360 мм (200 мм × 1,6 = 320 мм; 200 мм × 1,8 = 360 мм).
Регионы с постоянными ветрами (степная зона, побережье): турбодефлекторы или ЦАГИ показывают лучшие результаты.
Горная местность с преобладанием нисходящих воздушных потоков: избегайте дефлекторов Григоровича, лучший вариант – Н-образный или флюгер.
Низинные районы с частыми штилями: откажитесь от турбодефлектора (в штиль он ухудшает тягу), выберите классический ЦАГИ.
Снежные регионы: избегайте конструкций со сложными изгибами (быстро забиваются снегом) – лучше: Григоровича или Н-образный.
Инструменты и материалы:
Перед установкой:
Важно: загрязненный дымоход со слоем сажи более 2 мм снизит эффект дефлектора на 30-40%. Чистка – обязательное условие.
Распакуйте конструкцию и проверьте комплектацию:
Предварительная сборка на земле: большинство дефлекторов поставляются в разобранном виде. Соберите конструкцию по инструкции на земле, чтобы понять последовательность.
Нижняя часть дефлектора (цилиндр или диффузор) надевается на трубу:
Способ 1 – внутренняя посадка: если внутренний диаметр юбки дефлектора на 5-15 мм больше внешнего диаметра трубы, насадка надевается сверху. Зафиксируйте 3-4 саморезами по кругу через юбку в стенку трубы, шаг между саморезами – 8-10 см.
Способ 2 – внешняя посадка через хомут: если диаметры почти идентичны или дефлектор немного меньше, используйте переходной хомут. Наденьте юбку на трубу, затяните хомут на стыке, дополнительно закрепите 2-3 саморезами.
Герметизация: нанесите жаропрочный герметик по кругу стыка дефлектора и трубы. Это предотвращает подсос воздуха и попадание дождя под насадку.
Колпак или конус крепится к нижней части через стойки или резьбовые соединения:
Частая ошибка: слишком сильное затягивание деформирует листовой металл дефлектора. Затягивайте до момента, когда болт перестал прокручиваться, и добавьте еще пол-оборота.
Если ваша крыша имеет горючее покрытие или поблизости есть хвойный лес, установка сетки-искрогасителя обязательна:
Важно: сетка снижает тягу на 8-12% и требует периодической чистки от сажи и креозота (при использовании твердого топлива). Для газовых котлов искрогаситель не нужен.
Через 24 часа после монтажа (герметик должен затвердеть):
Опасная ситуация: если появился дым в помещении после установки дефлектора, немедленно погасите огонь и проверьте:
Если дефлектор не подходит или не дал ожидаемого результата, существуют альтернативные методы усиления тяги.
Принцип: каждый метр высоты добавляет 4-5 Па давления (естественная тяга).
Эффективность: надстройка на 1-2 метра дает 15-25% прироста тяги – близко к дефлектору, но работает даже в штиль.
Стоимость: зависит от типа дымохода, труб (одностенная труба или двустенная, оцинковка или нержавейка, толщины).

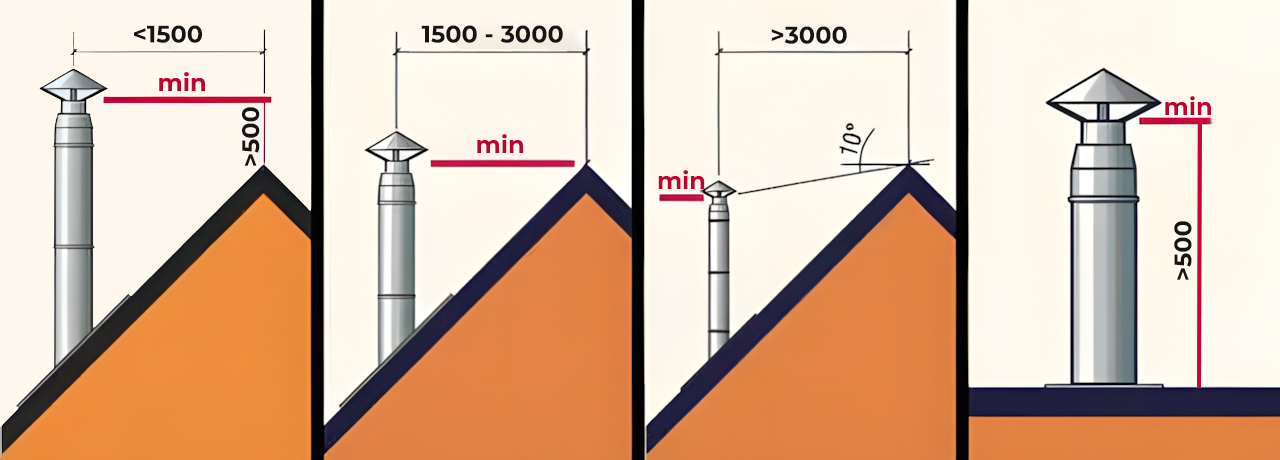

Предостережение: соответствующие ДБН и строительные нормы требуют, чтобы труба была выше конька крыши минимум на 0,5 м. Превышение 7-8 метров общей высоты создает избыточную ветровую нагрузку, нужны растяжки.
Принцип: горячие газы создают большую тягу. Утепление предотвращает охлаждение газов в трубе.
Эффективность: для неутепленного дымохода прирост тяги от утепления составляет 10-20% (бонус: устранение конденсата на 80-90%).
Практический совет: если ваш дымоход проходит по внешней стене дома или стоит отдельно, утепление дает больший эффект, чем дефлектор, особенно зимой.
Принцип: электрический вентилятор в верхней части трубы принудительно вытягивает газы.
Эффективность: увеличение тяги на 50-150%, абсолютная независимость от ветра и высоты трубы.
Стоимость: 3000-8000 грн (вентилятор) + 500-1500 грн (монтаж) + 15-40 кВт·ч/месяц (электроэнергия).
Преимущества:
Недостатки:
Бывает так, что дымоход изначально сделан плохо – много горизонтальных частей, поворотов, негерметичные соединения. И тогда даже лучший дефлектор не спасет.
Что проверить:
Дефлектор на дымоход для увеличения тяги – эффективное решение при условии правильного подбора модели, качественного монтажа и регулярного обслуживания. Реальный прирост тяги составляет 15-35% при скорости ветра от 3 м/с, что решает большинство проблем с задымлением и слабой тягой.
Насадка на дымоход для увеличения тяги – это инструмент, а не панацея. Он работает эффективно при правильных условиях и может быть ненужным или даже вредным при неправильном применении. Проанализируйте вашу ситуацию, сравните варианты и принимайте решение на основе фактов, а не рекламы производителей.
Для дымоходных газовых котлов (с открытой камерой сгорания) дефлектор обычно не рекомендуется. Причина: низкая температура дымовых газов (70-150°C) приводит к образованию большого количества конденсата внутри дефлектора. Эта смесь воды и серной кислоты за 2-3 месяца забивает каналы, зимой замерзает, летом создает коррозийный осадок.
Что устанавливать вместо дефлектора:
Минимум раз в год – перед или после отопительного сезона. Если топите влажными дровами или установлена сетка-искрогаситель, чистите каждые 3-5 недель. Признаки загрязненного дефлектора: дым выходит клубами вместо ровного потока, появилось задымление помещения, видна сажа на колпаке.
В штиль (скорость ветра менее 2 м/с) большинство дефлекторов работают как обычный колпак – защищают от дождя, но не увеличивают тягу. Лучший эффект при скорости ветра 5-10 м/с. Исключение – турбодефлекторы, которые в штиль могут даже ухудшать тягу на 5-10%, так как перекрывают часть сечения трубы.
Можно, если есть опыт работы с металлом и необходимые инструменты. Проще всего для изготовления – Н-образный или Григоровича. Главное – точно соблюдать пропорции (диаметр внешнего цилиндра = 2× диаметр трубы), иначе эффективность упадет на 25-30%.
