Група безпеки котла: Що це і Як працює? Розрахунок та схема монтажу
Коли ми говоримо про опалення, більшість думає про тепло і комфорт. Інженери ж насамперед думають про тиск і температуру. У замкнутій системі опалення вода при нагріванні розширюється, і якщо цей процес вийде з-під контролю, навіть найдорожчий котел може перетворитися на вибухонебезпечний прилад.
Саме для запобігання аваріям існує група безпеки котла. У цій статті розберемо: з чого вона складається, як її правильно вибрати і чому одна помилка при монтажі може коштувати вам цілісності системи опалення.
Що таке група безпеки котла
Група безпеки – це блок захисту для систем опалення закритого типу. Він встановлюється на виході з котла і виконує три функції одночасно: контроль тиску, виведення повітря та аварійне скидання теплоносія.
Головне завдання цього вузла – захистити обладнання від руйнування. Якщо в системі виникне надлишковий тиск (наприклад, при закипанні котла), група безпеки механічно відкриє клапан і зіллє частину рідини, запобігши розриву труб чи теплообмінника.
Увага: встановлення групи безпеки є обов’язковим для всіх систем, де використовується твердопаливний котел, а також для газових котлів, які не мають вбудованого захисного блоку.
З чого складається група безпеки

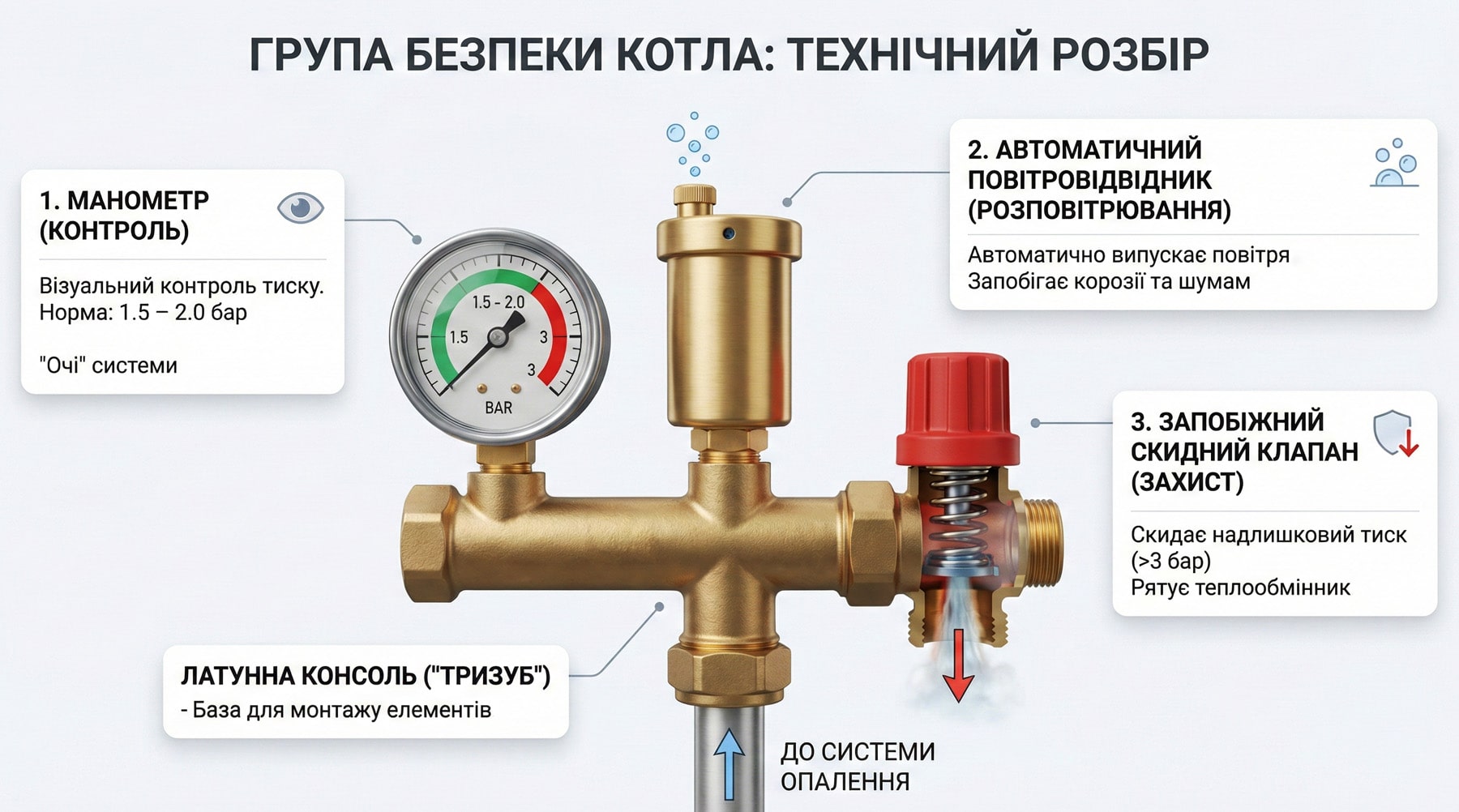

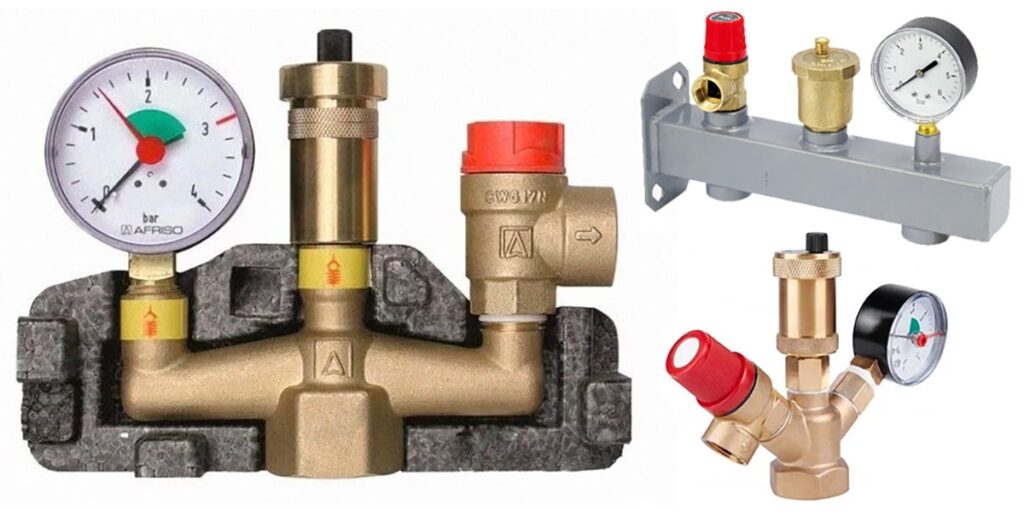

Конструктивно це латунна консоль (зазвичай у вигляді тризуба), на якій змонтовано три критично важливі елементи. Розглянемо кожен з них, адже розуміння їх функцій важливе для подальшої правильної експлуатації.
1. Манометр (Контроль)
Це “очі” вашої системи. Він показує поточний тиск теплоносія.
- Функція: дозволяє користувачеві візуально контролювати, чи знаходиться тиск у робочому діапазоні (зазвичай 1.5 – 2.0 бар для приватних будинків).
- Нюанс: у холодній системі тиск нижчий, у розігрітій – вищий. Це нормально.
2. Автоматичний повітровідвідник (Розповітрювання)
- Функція: автоматично випускає бульбашки повітря, які утворюються при нагріванні води або потрапляють у систему при заповненні.
- Чому це важливо: повітря в системі – це корозія сталевих радіаторів, шуми в трубах та холодна циркуляція.
3. Запобіжний скидний клапан (Захист)
Це “страховка” системи, найважливіший елемент.
- Функція: якщо тиск перевищує поріг спрацювання (стандарт – 3 бар), пружина стискається, клапан відкривається і зливає частину окропу в каналізацію (або на підлогу), доки тиск не впаде до норми.
- Важливо: він рятує теплообмінник котла від розриву.
Порада інженера: часто запитують, чи можна купити ці деталі окремо і зібрати на трійниках самому? Можна. Група безпеки у вигляді моноблока – це просто зручність монтажу і менша кількість різьбових з’єднань, які можуть потекти. Функціонально різниці немає.
Принцип роботи групи безпеки: 2 сценарії
Щоб описати принцип роботи групи безпеки, треба чітко розрізняти штатну роботу і аварію.
Сценарій 1: Штатний режим (Робота повітровідвідника)
Система працює нормально: котел гріє, насос качає. Проте в теплоносії може з’являтися повітря (наприклад, потрапило разом зі свіжою водою при підживленні системи, або виділилося у вигляді бульбашок при сильному нагріванні).
Як спрацює повітровідвідник:
- Бульбашки повітря підхоплюються потоком води і піднімаються у найвищу точку – в камеру повітровідвідника.
- Повітря накопичується, витісняючи воду вниз.
- Поплавок всередині камери опускається і відкриває мікро-клапан.
- Повітря виходить назовні (“пшик”), рівень води знову піднімається, і клапан закривається.
Результат: радіатори не “заповітрюються”, циркуляція не порушується, корозія труб зменшується.
Сценарій 2: Аварійний режим (Робота запобіжного клапана)
Ситуація: працює твердопаливний котел, але зникло світло і циркуляційний насос зупинився. А дрова продовжують горіти і гріти систему опалення.
- Інерція: нагрів теплоносія триває і температура в котлі піднімається до 100°C+.
- Стрибок тиску: вода розширюється. Повітровідвідник тут вже безсилий – він не здатен випустити той об’єм пари, що утворюється при кипінні.
- Критична точка: тиск сягає порогу налаштування клапана (наприклад, 3.0 бар).
- Скидання: пружина клапана стискається, шток піднімається. Відкривається скидний отвір (великого перерізу). Окріп і пара викидаються назовні (правильний монтаж передбачає скидання в каналізацію).
Результат: тиск різко падає, котел залишається цілим.
Вибір групи безпеки
Готові консолі, що продаються в магазинах (стандартно на 50 кВт), підходять для більшості побутових систем. Але є нюанси підбору.
1. По тиску (найважливіше)
Дивіться в паспорт котла на рядок “Максимальний робочий тиск”.
- Газові настінні котли: стандарт – 3 бар.
- Твердопаливні котли: дуже різниться. Дешеві котли з товщиною сталі 3 мм часто розраховані лише на 1.5 або 2 бар. Якщо ви поставите на такий котел групу безпеки на 3 бар – котел може “роздути” або він потече раніше, ніж спрацює клапан.
- Правило: тиск спрацювання клапана має бути меншим або рівним максимальному тиску котла.
2. По потужності
Для котлів до 50 кВт достатньо стандартної групи з підключенням 1 дюйм. Для потужних котелень (100–200 кВт і більше) група безпеки збирається індивідуально з окремих компонентів збільшеного діаметра (Dn20, Dn25).
Правила монтажу групи безпеки: Де не можна помилятися

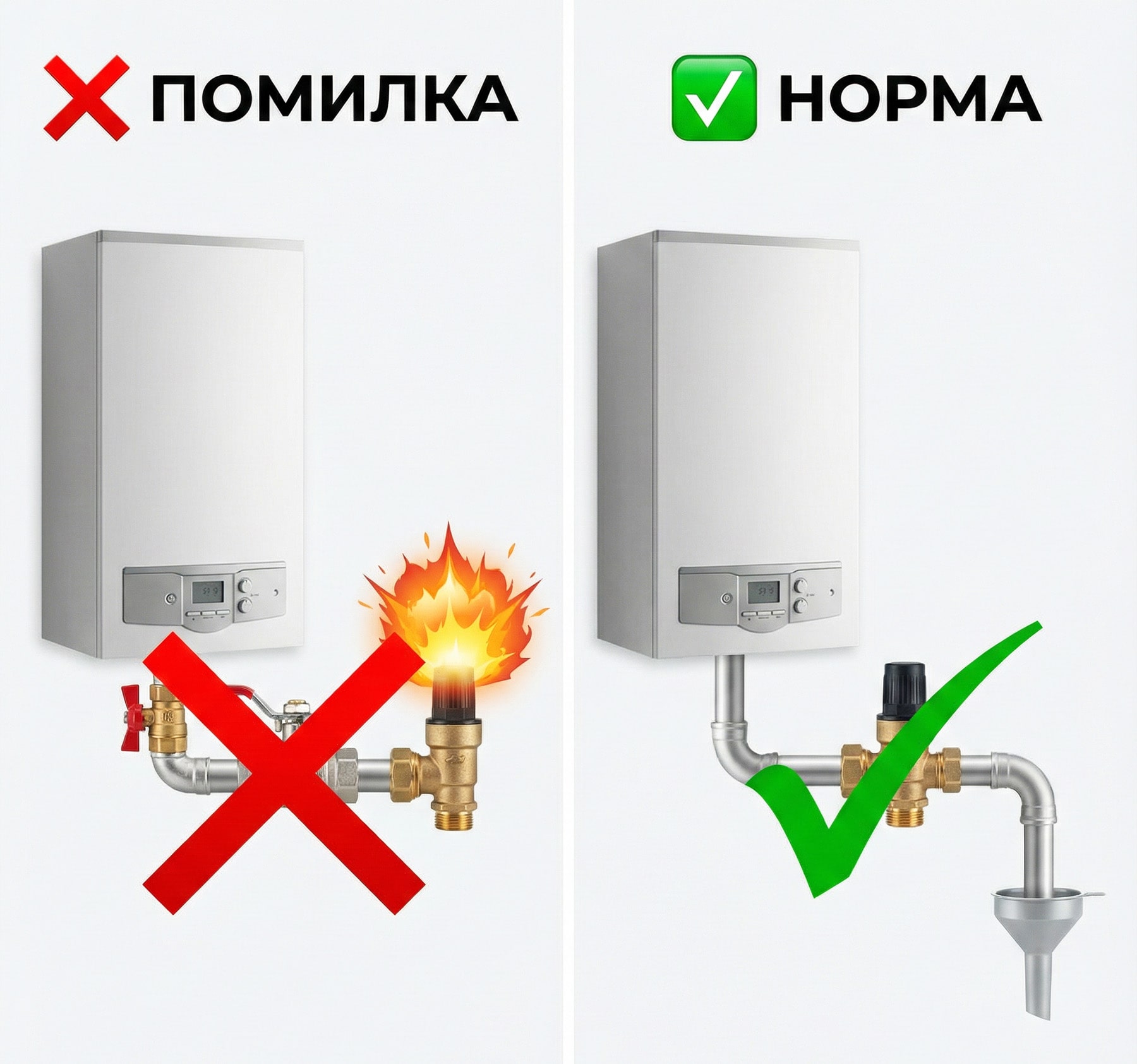

Помилка тут коштує дорого. Є чіткі вимоги та інструкція виробників.
- Місце встановлення: виключно на подаючій лінії (вихід з котла). Бажано не далі 1–1.5 м від котла.
- Заборонена зона: між котлом і групою безпеки ЗАБОРОНЕНО ставити будь-яку запірну арматуру (крани, вентилі).
- Положення:
- Консоль ставиться так, щоб повітровідвідник був вертикальним.
- Манометр має бути видимим для користувача.
- До скидного клапана бажано підключити трубку і вивести її в каналізацію або в ємність, щоб при спрацюванні не ошпарити людей чи інше обладнання.
Експлуатація: поширені проблеми
Найчастіше питання: “Чому капає з запобіжного клапана?”.
Причина 1: Несправний розширювальний бак (90% випадків)
Якщо в розширювальному баку порвалася мембрана або вийшло повітря, воді нікуди розширюватися при нагріванні. Тиск зростає, і клапан чесно виконує свою роботу – скидає зайве.
- Діагностика: Тиск скаче (на холодному – 0, на гарячому – 3).
- Рішення: Перевірити тиск повітря в баку (обов’язково скинувши тиск води з системи!). Якщо мембрана ціла – підкачати, якщо ні – замінити бак.
Причина 2: Сміття під сідлом
Якщо клапан один раз спрацював, під мембрану могла потрапити окалина. Він не закривається щільно.
- Рішення: Прокрутити ковпачок клапана (зробити “пшик”), щоб промити сідло напором води. Якщо не допомогло – заміна серцевини клапана.
Причина 3: Природне старіння пружини
З часом пружина втрачає пружність і починає “труїти” воду при меншому тиску (наприклад, при 2.5 бар замість 3).
- Рішення: Заміна клапана.
Підсумок
Група безпеки – це запорука довголіття вашого котла. Вона діє як надійна страховка: запобігає аварійним ситуаціям, пов’язаним зі стрибками тиску та перегрівом теплоносія. Така інвестиція гарантовано захистить котел і труби від руйнування, зберігши ваш бюджет від витрат на дорогий ремонт.
Пам’ятайте, що навіть найнадійніше обладнання потребує догляду. Проводьте візуальний огляд та перевірку працездатності клапанів хоча б раз на сезон. Якщо ж виникають сумніви у коректності роботи системи – не ризикуйте і зверніться до кваліфікованих майстрів.
Поширені запитання
Технічно запобіжний клапан спрацює і на обратці, захистивши систему від вибуху. Але повітровідвідник там буде неефективним, оскільки повітря збирається у верхній точці та на виході з котла (подача). Тому ДБН та виробники рекомендують монтаж виключно на подаючій лінії.
Для більшості приватних будинків (1–2 поверхи) оптимальний тиск у холодній системі становить 1.5 бар. Мінімально допустимий – 1.0–1.2 бар. Якщо тиск падає нижче – котел може не запуститися.
Якщо клапан скидає воду при кожному нагріванні системи, проблема на 90% не в самій групі безпеки, а в розширювальному баку. У ньому або впав тиск повітря, або порвалася мембрана. Необхідно обслужити бак, а не міняти клапан.
