Неправильный расчет объема буферной емкости [1] (теплоаккумулятора) может значительно снизить эффективность системы отопления: слишком малый буфер не будет выполнять своих функций, а слишком большой – напрасная трата денег и места в котельной.
Ошибка в расчетах стоит дорого. Слишком большая емкость – это ощутимая переплата за бак, который никогда не прогреется полностью. Малый объем вообще сводит на нет аккумуляцию тепла.
В этой статье вы найдете ответ как рассчитать буферную емкость: точные формулы для расчета любого типа системы, готовые коэффициенты, реальные примеры с цифрами и другую полезную информацию.
Содержание статьи:
- Формула как рассчитать объем теплоаккумулятора
- Сколько литров бака нужно на 1 кВт?
- Как рассчитать объем буферной емкости для твердотопливного котла
- Расчет объема бака для теплового насоса
- Расчет объема бака для электрокотла с двухзонным тарифом
- Расчет объема бака для систем с 2 отопительными приборами
- Нужно ли учитывать объем существующей системы отопления?
- Выводы + бонус
- Часто задаваемые вопросы (FAQ)
Базовая формула расчета буферной емкости
Универсальная формула аккумуляции тепла:
Энергия (кВт·ч) = Объем (л) × Разность температур (°C) × 1,16 ÷ 1000
Эта формула используется инженерами по всему миру и подтверждена десятилетиями практики проектирования систем отопления.
Коэффициент 1,16 – это удельная теплоемкость воды (4,186 кДж/кг·°C), пересчитанная в Вт·ч/л·°C для удобства расчетов.
Пример: буферная емкость 1000 л, нагретая с 40°C до 80°C (ΔT = 40°C): 1000 × 40 × 1,16 ÷ 1000 = 46 кВт·ч. Это обеспечит 5-6 часов автономной работы системы мощностью 8 кВт.
Сколько литров теплоаккумулятора нужно на 1 кВт котла?
Коэффициенты как рассчитать объем буферной емкости с разбивкой по типам оборудования:
| Тип оборудования | Коэффициент л/кВт | Примечания |
|---|---|---|
| Воздушный тепловой насос | 15-25 л/кВт | Температура воздуха чаще изменяется = чаще включается компрессор ТН |
| Грунтовый тепловой насос | 10-20 л/кВт | Стабильная температура грунта / воды = реже включается |
| Тепловой Насос + ночной тариф | 30-50 л/кВт | Теплоаккумулятор используется для запаса тепла на следующий день |
| Традиционные твердотопливные котлы | 35-50 л/кВт | Горение 4–6 часов + избыток тепла = объем бака подбирать в зависимости от запаса мощности котла |
| Котлы длительного горения | 25-40 л/кВт | Горение 8–12 часов + меньше избытка = средний объем буфера |
| Электрокотел (двухзонный тариф) | 35-50 л/кВт | Зарядка ночью + потребление днем. Объем бака зависит от запаса мощности котла |
Подробные примеры расчетов для каждого типа системы и объяснения, почему именно такие коэффициенты, смотрите в следующих разделах.
Как рассчитать буферную емкость для твердотопливного котла?
Рассчитывается так:
Шаг 1: определите мощность котла и коэффициент
- Традиционные котлы: 35-50 л/кВт
- Котлы длительного горения: 25-40 л/кВт
Шаг 2: примените формулу Объем = Мощность котла × Коэффициент
Практический пример: котел на дровах 25 кВт: 25 кВт × 35 л/кВт = 875 л. Рекомендуемый объем: 800-1000 л
Шаг 3: проверка через энергетический баланс
- Реальная отдача котла за цикл: ≈180 кВт·ч (с учетом неравномерности сгорания дров, угля, пеллет)
- Потребление дома за 8 часов: 18 кВт × 8 ч = 144 кВт·ч
- К аккумуляции: 180 — 144 = 36 кВт·ч
Сколько воды нужно для хранения 36 кВт·ч? Используем простую логику: 1 литр воды при нагревании на 1°C хранит 1,16 Вт·ч энергии.
- Имеем перепад температур: 25°C (котел нагревает ≈ с 60°C до 85°C)
- 1 литр при 25°C хранит: 1,16 × 25 = 29 Вт·ч
- Для 36 кВт·ч (= 36 000 Вт·ч) нужно: 36 000 ÷ 29 = 1 241 литр
С учетом объема системы (≈200-400 л, подставьте ваш объем): нужна дополнительная емкость 800-1000 л.
⏩ Как видим и быстрый расчет (875 л), и точный энергетический баланс (800-900 л) дают похожий результат. Энергетический баланс стоит считать только если быстрый расчет дает сомнительный результат (больше 50 л/кВт или меньше 25 л/кВт).
Обратите внимание: 50 л/кВт – это максимально рекомендуемый объем бака, при котором котел гарантированно прогревает весь теплоаккумулятор даже в самые холодные дни. Если сделать бак больше, часть воды может оставаться холодной.

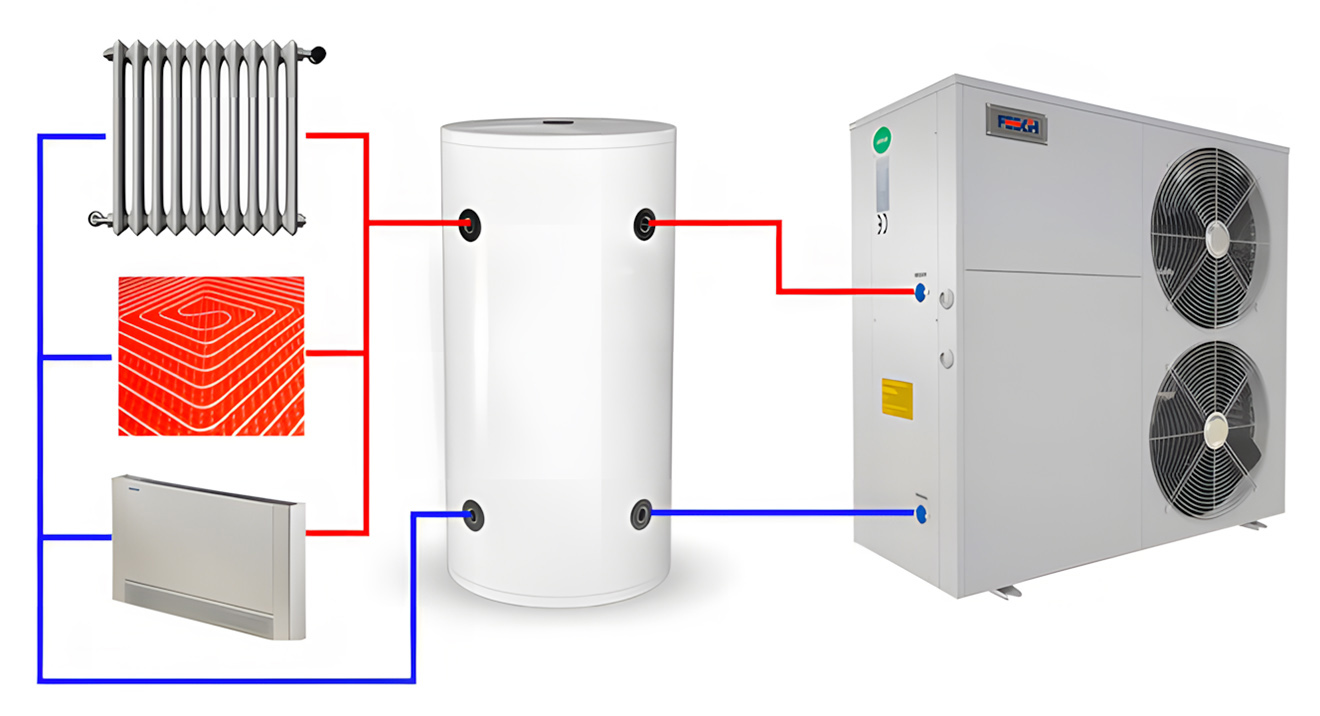

Как рассчитать буферную емкость для теплового насоса?
Теплоаккумулятор для теплового насоса – это не про запас тепла как для твердотопливных котлов, а про защиту дорогого компрессора от частого включения и для выравнивания гидравлических потоков.
Также буферная емкость используется для режима оттайки зимой. Это особенно важно для воздушных тепловых насосов, ведь при температуре ниже +2°C на внешнем блоке образуется лед, который блокирует работу. Система автоматически переходит в режим разморозки, «забирая» тепло из дома для очистки испарителя от льда. Без буферной емкости это может привести к резкому снижению температуры в доме на 2-5°C.
Важность теплоаккумулятора для ТН:
- Предотвращает частое включение/выключение компрессора (самая дорогая часть теплового насоса)
- Обеспечивает работу во время разморозки (для воздушных моделей)
- Дает стабильную работу системы
Коэффициенты расчета:
- Воздушный тепловой насос: 15-25 л/кВт
- Грунтовый тепловой насос: 10-20 л/кВт
- Тепловой насос для запаса тепла (с ночным тарифом на электроэнергию): 30-50 л/кВт
На практике:
Для профессиональных теплотехников: после детального расчета системы отопления, учета объема существующей системы и типа оборудования, коэффициенты могут быть еще меньшими – даже 7-12 л/кВт. Но такие расчеты требуют профессиональных знаний и точного анализа всех компонентов системы.
Как рассчитать теплоаккумулятор для электрокотла с двухзонным тарифом?
В данном случае главная цель буферной емкости – использовать дешевую ночную электроэнергию для запаса тепла, чтобы отдавать ее днем. Но без значительного запаса мощности котла это невозможно.
Обязательные условия:
- Электрокотел должен иметь запас мощности 30-50% от тепловых потерь дома
- Зарядка буфера осуществляется за 8 часов ночного тарифа
- Коэффициент расчета: 35-50 л/кВт
Пример №1: Электрокотел 18 кВт на большой дом (потребление 15 кВт в морозы, 8 кВт в межсезонье):
- Расчет по коэффициенту: 18 кВт × 40 л/кВт = 720 л (округлим до 800 л, так как такие баки есть у каждого производителя)
- Запас мощности: 18 — 15 = 3 кВт (20% — мало для эффективной работы)
Что будет на практике: в межсезонье буфер будет работать (запас 10 кВт), но в самые холодные дни котел не сможет одновременно греть дом и заряжать теплоаккумулятор. То есть экономия будет только 3-4 месяца в году.
Вывод: недостаточно запаса мощности – нужен котел ≈ 24 кВт.
Пример №2: Электрокотел 18 кВт на средний дом (потребление 11 кВт в морозы, 5 кВт в межсезонье):
- Расчет по коэффициенту: 18 кВт × 40 л/кВт = 720 л (снова округлим до 800 л)
- Запас мощности: 18 — 11 = 7 кВт (64%)
- Энергия для аккумуляции в межсезонье: 7 × 8 = 56 кВт·ч
Что будет на практике: в межсезонье котел может аккумулировать до 13 кВт (18-5=13 кВт), а в морозы – 7 кВт. Буфер 720 л полностью заряжается за ночь даже в холодные дни. Система работает эффективно весь отопительный сезон.
Вывод: хороший вариант, довольно быстро окупится.
Экономия с учетом сезонности (пример №2):
- Отопительный сезон: ~150 дней активного использования
- Средняя экономия энергии: ~30 кВт·ч в сутки (с учетом переменных потребностей)
- Окупаемость теплоаккумулятора на 800 л ≈ 2,5 года
Вывод: буферная емкость для электрокотла с двухзонным тарифом оправдана только при запасе мощности котла минимум 40% от тепловых потерь в морозы. Если котел не имеет «запаса» – скорее всего теплоаккумулятор не будет иметь смысла.
Как рассчитать объем теплоаккумулятора для комбинированных систем?
В системах с несколькими источниками тепла (например, твердотопливный котел + электрокотел, или тепловой насос + электрокотел) расчет ведется по наиболее требовательному оборудованию.
Правило расчета:
- Рассчитайте объем для каждого источника тепла отдельно по соответствующим коэффициентам (см. выше)
- Выберите больший результат
- Можно добавить 10-15% запаса (не обязательно)
На практике:
Пример 1: ТТ котел 20 кВт + электрокотел 12 кВт (резерв)
- По ТТ котлу: 20 кВт × 35 л/кВт = 700 л
- По электрокотлу: 12 кВт × 40 л/кВт = 480 л
- На практике теплоаккумулятор 800 л будет достаточным выбором
Пример 2: воздушный ТН 12 кВт + электрокотел 18 кВт (резерв + двухзонный тариф)
- По ТН: 12 кВт × 15 л/кВт = 180 л
- По электрокотлу: 18 кВт × 40 л/кВт = 720 л
- На практике теплоаккумулятор 800 л будет достаточным выбором
Вывод: в целом расчет теплоаккумулятора для системы отопления с 2 или более приборами сводится к выбору наибольшего из рассчитанных объемов. Обычно это дает результат, покрывающий потребности любого оборудования в комбинированной системе.
Нужно ли учитывать объем существующей системы отопления?
Короткий ответ: обычно нет. Объем воды в радиаторах и трубах намного меньше теплоаккумулятора, поэтому существенно не влияет на расчеты.
Типичный дом 120 м² содержит 80-150 л воды в радиаторах и трубах, тогда как буферная емкость для того же дома составляет 500-800 л, и такая разница в 5-10 раз делает влияние существующей системы минимальным.
Приблизительные объемы воды в системе отопления:
- Алюминиевые радиаторы: 0,3 л/секция (10 радиаторов = 30-50 л)
- Стальные панельные: 0,8 л/секция (соответственно 80-120 л)
- Трубы: Ø25мм = 0,4 л/метр (100 м труб = 40 л)
- Всего: 70-160 л на весь дом
Когда стоит учитывать объем существующей системы отопления: только в больших домах с чугунными радиаторами или сложными системами, где общий объем превышает 300 л. Тогда можно уменьшить объем теплоаккумулятора на 10-15%.
Выводы:
Буферная емкость выполняет разные функции в зависимости от типа оборудования и требует индивидуального расчета: для твердотопливных котлов это аккумуляция избыточного тепла, для электрокотлов – использование дешевого ночного тарифа, а для теплового насоса – сглаживание работы, .
Используйте такие значения чтобы быстро рассчитать объем буферной емкости:
- 10-20 л/кВт для тепловых насосов
- 35-50 л/кВт для твердотопливных котлов
- 35-50 л/кВт для электрокотлов с двухзонным тарифом
Не берите бак «про запас» – это напрасная трата средств. Объем свыше 50 л/кВт на практике редко оправдан.
Бонусная информация
Напоследок рекомендуем видео по данной теме от практикующего теплотехника и профессионала в своем деле.
В видео разбираются базовые принципы работы буферной емкости с твердотопливными котлами, приводятся простые формулы для расчета времени автономной работы системы, а также объясняется важный нюанс, которого нет в нашей статье – как буферная емкость позволяет снижать температуру в радиаторах до 20°C (вместо обычных 55°C минимум), что особенно актуально в межсезонье и дает дополнительную экономию.
Часто задаваемые вопросы
Нет, не обязательно. Многие системы отопления работают без теплоаккумулятора, хотя он позволяет экономить на отоплении и дает еще кучу бонусов для вашего оборудования. Очень рекомендуется для твердотопливных котлов и тепловых насосов.
Минимум 50-100 л (для некоторых тепловых насосов), максимум 1000-1200 л для бытовых систем отопления.
Для технологических процессов или промышленных объектов можно использовать баки до 10 000 литров (и даже несколько в связке).
800 литровый бак: примерно 1,8 м высота × 80 см диаметр. Также желательно +60 см с каждой стороны для обслуживания.
Также стоит заметить, что теплоизоляцию обычно можно снять. Это означает, что диаметр можно «уменьшить» для того, чтобы бак прошел в дверь (а потом снова одеть теплоизоляцию).
Ну и стоит еще упомянуть, что существует «плоская буферная емкость» – бак для котельной, где по тем или иным причинам невозможно разместить цилиндрический бак. Размер плоского теплоаккумулятора на 800 л примерно 190 x 140 x 55 (ВxГxШ).
Да, буферная емкость может быть добавлена в систему отопления на любом этапе, но для этого придется внести изменения в обвязку котла – добавить насос, трехходовой клапан и т.д. (для каждой системы индивидуально).
Чем больше вы «промахнетесь» по объему – тем меньше пользы будет от буфера. Слишком малый бак не сможет запасать избыточное тепло, а слишком большой не будет прогреваться.
Так как баки имеют большие габариты – доставка обойдется в слишком большую сумму. Ищите или местные компании недалеко от вас, или интернет-магазины, предоставляющие бесплатную доставку по Украине.
В Киеве, например, это интернет-магазин «Прометей» (в ассортименте лучшие украинские производители буферных баков: Altep, Bizon, Neus, Kraft + собственное производство баков по индивидуальным размерам).
