Коаксіальний димохід: що це, принцип роботи та правила монтажу

Зміст статті:

Коаксіальний димохід – це сучасна система димовидалення для газових котлів, побудована за принципом «труба в трубі». Виглядає як коротка горизонтальна труба, яку зазвичай виводять крізь стіну на вулицю. Вона одночасно виконує дві функції: викидає дим назовні та засмоктує свіже повітря для горіння всередину котла.

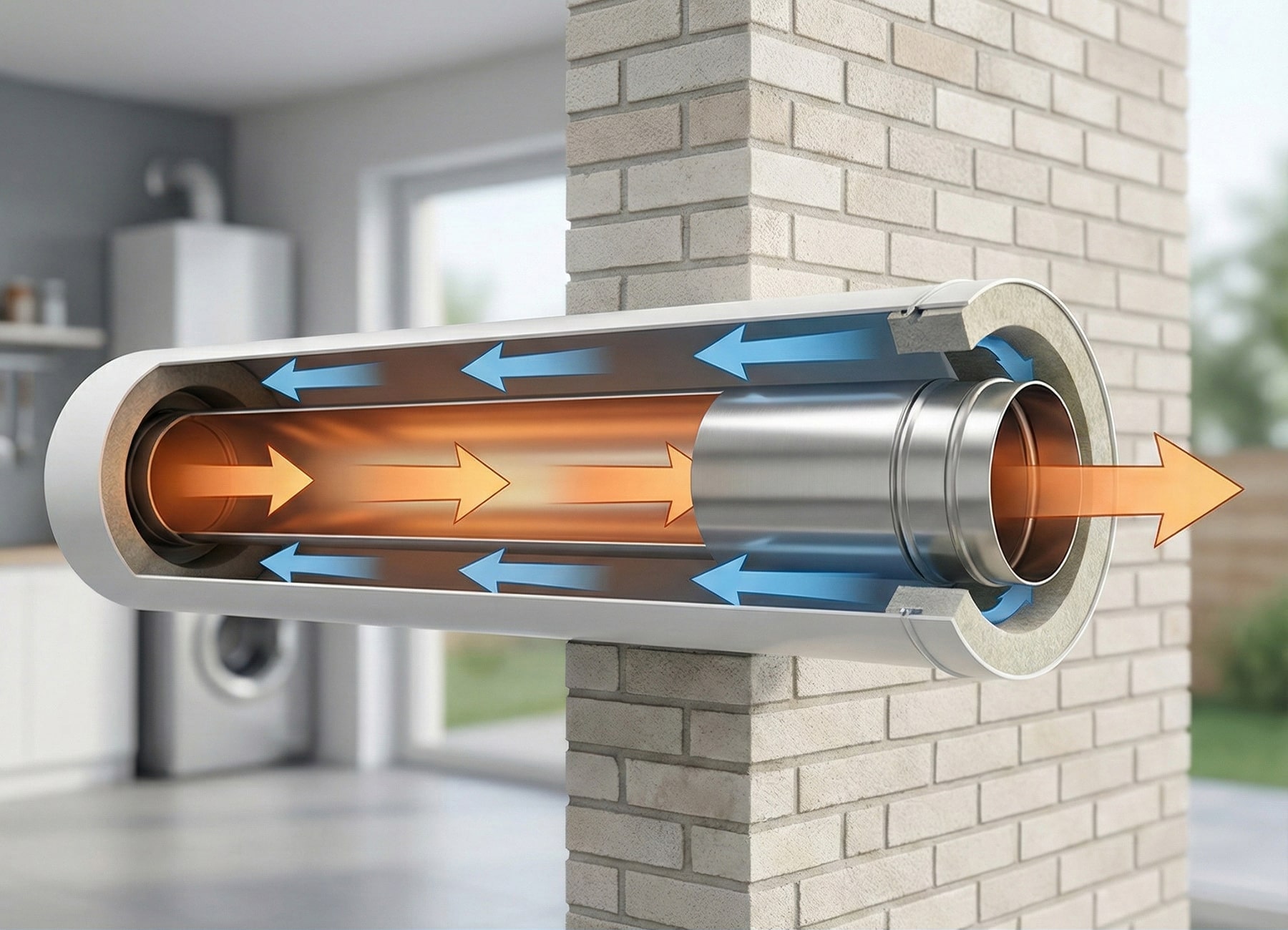

Схема розріз коаксіального димоходу в стіні, що демонструє зустрічні потоки відпрацьованих газів та свіжого повітря.

Простими словами: це «легені» вашого котла, які дозволяють йому дихати вуличним повітрям, не зачіпаючи мікроклімат у будинку. Встановлюється виключно на котли із закритою камерою згоряння («турбовані» та конденсаційні).

Навіщо потрібна коаксіальна труба і як вона працює

Раніше для роботи котла потрібно було будувати високий димохід (цегляний або з нержавійки) для відводу продуктів згоряння на вулицю. В той же час повітря для роботи котел брав прямо з кімнати (потрібно було організувати постійний приплив свіжого повітря). Коаксіальна труба змінила це правило.

Фізика процесу:

Два контури: внутрішня труба виводить продукти згоряння. А простір між внутрішньою та зовнішньою трубою подає кисень з вулиці (див. схему).
Безпека: процес горіння повністю ізольований від приміщення. Чадний газ не може потрапити в кімнату, а котел не «випалює» кисень, яким дихаєте ви.
Ефект рекуперації (економія): вихлопні гази дуже гарячі. Поки холодне вуличне повітря йде до пальника по зовнішньому контуру, воно встигає трохи нагрітися від внутрішньої гарячої труби. Це підвищує ККД котла, оскільки йому не треба витрачати зайвий газ на підігрів холодного повітря.

Як виглядає принцип роботи коаксіального димоходу в газовому котлі.

Саме завдяки такій конструкції і принципу роботи котли з коаксіальним димоходом називаються турбованими (від слів турбо/турбіна), або бездимохідними.

Матеріали та Розміри коаксіального димоходу

Тут важливо не помилитися, бо димохід підбирається не “на око”, а під конкретний тип котла.

За типом котла:

Для звичайних турбованих газових котлів: Використовується алюміній або емальована сталь. Температура диму тут висока (110-140°C), кислотність конденсату низька.
Для конденсаційних котлів: внутрішня труба обов’язково має бути з кислотостійкого пластику (PP/PPS). Температура диму низька (40-70°C), але утворюється агресивний конденсат, який роз’їсть алюміній з часом. Зовнішня труба зазвичай металева (фарбована сталь).

За діаметром:

60/100 мм: “Золотий стандарт” для побутових котлів потужністю до 30-35 кВт. (60 мм – внутрішній перетин, 100 мм – зовнішній).
80/125 мм: Використовується, якщо потрібно подовжити димохід (коли стандартної довжини не вистачає) або для потужніших котлів.

Тут варто зазначити, що зазвичай діаметр не вибирають – він чітко вказаний в технічних характеристиках газового котла і або йде в комплекті з ним, або докуповується окремо.

Важливі нюанси монтажу

Правильний монтаж дуже важливий, хоч і здається на перший погляд – горизонтальна труба через стіну – що тут може бути складного? Насправді критично важливо зробити правильний нахил (ухил) труби.

Правило ухилу труби:

Традиційний (турбо) котел: нахил робиться ВІД котла на вулицю (вниз).

Чому: щоб конденсат, який може утворитися в трубі, витікав на землю, а не потрапляв на розпечений теплообмінник. На довгій дистанції це може призвести до корозії теплообмінника та замикання вентилятора (турбіни). Заміна цих вузлів коштує до 30-50% вартості нового котла.

Конденсаційний котел: нахил робиться ДО котла (вгору).

Чому: принцип роботи такого котла базується на зборі конденсату. Волога з труби повинна стікати всередину котла, проходити через сифон і йти в каналізацію. Якщо зробити нахил на вулицю – взимку на кінці труби виросте льодяний корок (бурулька), яка навіть може заблокувати доступ повітря, і котел зупиниться.

Довжина магістралі

Так як вентилятор (турбіна) котла має обмежену потужність, то максимальну довжину труби треба дивитись в технічному паспорті котла. Зазвичай, для системи 60/100 мм, максимальна довжина становить 3-4 метри.

Чи можна робити повороти на 45° чи 90°? Так, зміна конфігурації траси дозволена, але треба пам’ятати про аеродинамічний опір. Кожен поворот створює додаткове навантаження на вентилятор, тому при використанні колін (кутів) загальну допустиму довжину димоходу потрібно зменшувати.

На практиці використовується правило еквівалентної довжини:

Одне коліно 90° «з’їдає» (скорочує) 1 метр максимально допустимої довжини.
Одне коліно 45° скорочує довжину на 0.5 метра.

Приклад розрахунку: якщо в паспорті котла вказана максимальна довжина 4 метри, а вам потрібно зробити один поворот на 90° (крім стартового коліна на котлі), то максимальна довжина прямої ділянки труби складе вже не 4, а 3 метри.

Часті проблеми та на що звернути увагу

1. Обмерзання оголовка

У сильні морози (-15°C і нижче) волога з диму замерзає на виході, утворюючи льодяну кірку. Це перекриває забір повітря по зовнішньому контуру. Котел зупиняється з помилкою «Відсутня тяга».

Рішення: встановити спеціальний «антикриговий» наконечник (подовжувач внутрішньої труби), щоб дим викидався далі від зони забору повітря.

2. Пошкодження ущільнювачів

При монтажі гумові кільця ущільнювачів часто задираються або рвуться, якщо їх вставляти «на суху».

Порада майстра: завжди використовуйте силіконову змазку або мильний розчин при з’єднанні труб. Порвана гумка – це підсмоктування вихлопних газів у повітряний канал, що призводить до нестабільної роботи пальника.

3. Недотримання норм ДБН

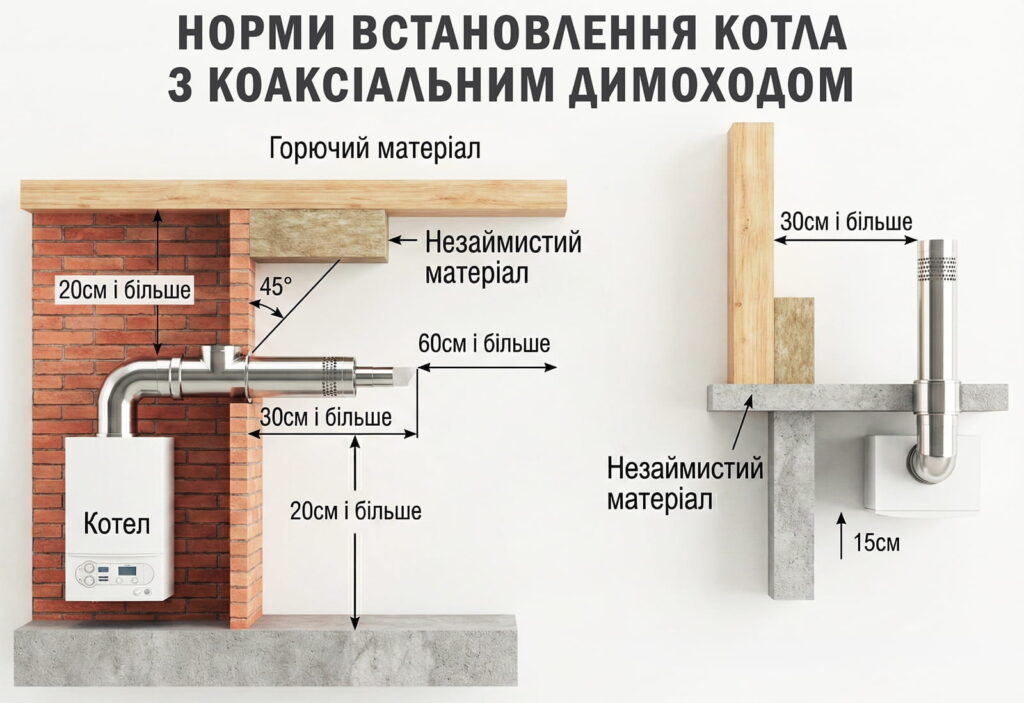

Згідно з ДБН В.2.5-20:2018 (Газопостачання), викид продуктів згоряння через стіну дозволяється, але є обмеження по відстані до вікон сусідів, вентиляційних решіток та землі. Ігнорування цих норм може призвести до конфліктів із сусідами або відключення газу службою перевірки.

Резюме

Коаксіальний димохід – це не просто труба, а невід’ємна частина котлів нового покоління, яка безпосередньо впливає і на вашу безпеку, і на спрощення системи (не потрібен повноцінний великий димохід) і навіть на рахунки за газ (ККД турбованих котлів на 7-8% вищий, ніж у класичних димохідних котлів).

Рекламний банер. Зображено білий турбований газовий котел у стилі хай-тек на абстрактному 3D-фоні з помаранчевим підсвічуванням. Текст на банері: "Бездимохідні газові котли (турбо). Великий вибір - Доставка по Україні"

Шукаєш бездимохідний газовий котел? Завітай у найбільший інтернет-магазин опалювального обладнання в Україні!

Поширені запитання

Ні. Коаксіальний димохід призначений тільки для котлів із закритою камерою згоряння («турбованих» або конденсаційних). У таких котлах є вбудований вентилятор (турбіна), який примусово викидає дим і засмоктує повітря.

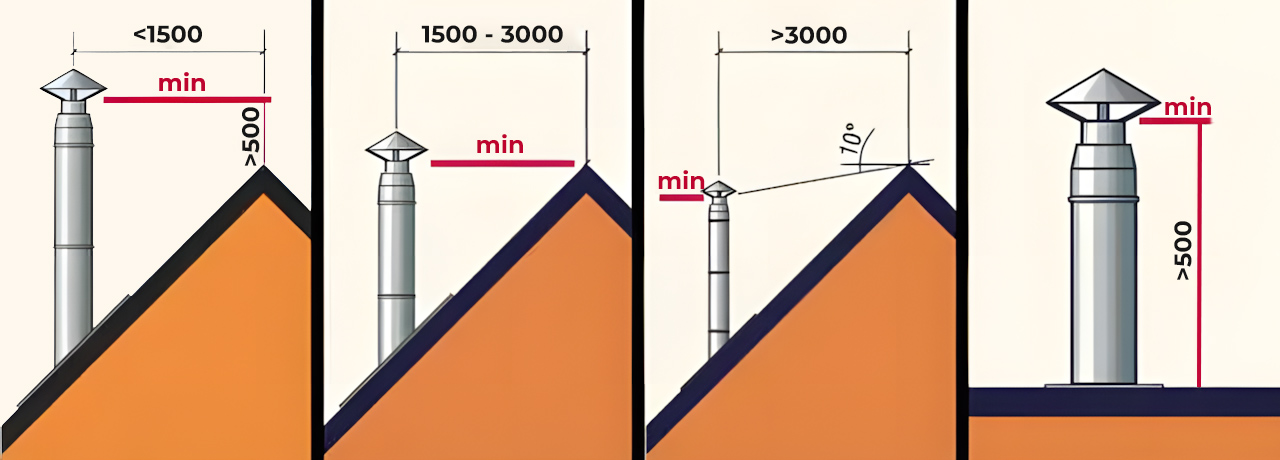

Звичайні «атмосферні» (димохідні) котли працюють на природній тязі. Їм необхідний класичний вертикальний димохід, виведений вище гребеня даху. Якщо підключити до них коаксіальну трубу, тяги не буде, чадний газ піде в приміщення, а автоматика відключить котел.

Так, це стандартна практика. Існують спеціальні подовжувачі (зазвичай по 0.5 м та 1 м). Проте, пам’ятайте про обмеження потужності турбіни. Обов’язково звіртеся з паспортом котла: сумарна довжина не повинна перевищувати рекомендовану (зазвичай до 3-4 метрів, залежно від моделі).

Не обов’язково, хоча це найдешевший варіант. Якщо архітектура будинку не дозволяє пробити стіну (або це заборонено нормами через близькість вікон сусідів), використовується вертикальний коаксіальний димохід. Він виводиться через дах за допомогою спеціального адаптера, який ставиться на котел замість стандартного горизонтального коліна.

Ні. Конструкція розроблена так, що холодне повітря омиває гарячу внутрішню трубу. Утеплення зовнішньої частини не дасть ефекту, оскільки труба і так холодна (вона всмоктує вуличне повітря). Головне – дотримуватися ухилу для відведення конденсату, щоб уникнути льодяних пробок.

Не знайшли потрібну відповідь? Запитайте в коментарях!
