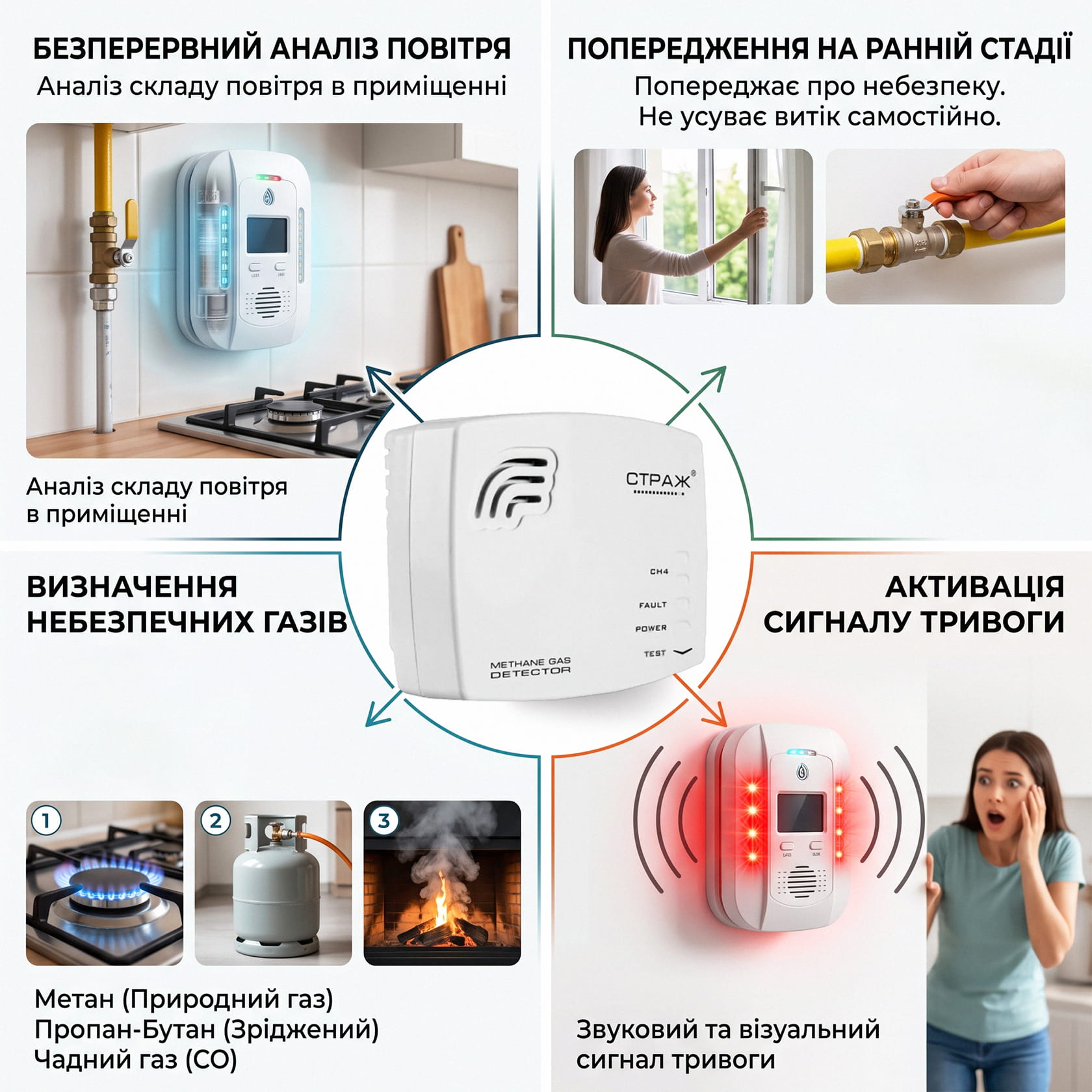

Сигналізатор газу (загазованості) – це електронний пристрій, який безперервно аналізує повітря в приміщенні та подає звуковий і візуальний сигнал тривоги, коли концентрація газу (природного, зрідженого або чадного) наближається до небезпечного рівня. Він не усуває витік, а лише попереджає про нього на ранній стадії – до того, як концентрація досягне вибухонебезпечної межі або отруйної дози.
Для приватного будинку з газовим котлом мінімальний набір – це один датчик метану біля стелі та один датчик чадного газу (CO) на висоті дихання, обидва з виходом на клапан-відсікач газу.
Такі пристрої застосовуються не лише в побуті, а й у промисловості, шахтах, лабораторіях – скрізь, де є ризик витоку токсичних або вибухонебезпечних сумішей; у контексті ж систем опалення й ГВП нас цікавить виключно побутовий сегмент – захист котельні, кухні та приміщень із газовими приладами.
Принцип роботи
Усередині корпусу сигналізатора газу розташований чутливий елемент (сенсор), який змінює свої електричні параметри (опір, струм, поглинання інфрачервоного випромінювання) залежно від концентрації цільового газу в повітрі. Контролер приладу порівнює сигнал сенсора з пороговими значеннями, закладеними виробником, і за перевищення першого порогу (зазвичай 10% від нижньої межі вибуховості – НМВ) включає попереджувальний сигнал, а за перевищення другого порогу (20% НМВ) – аварійний сигнал і команду на виконавчий пристрій, наприклад електромагнітний клапан.
Важливо:
Природний газ (метан) сам по собі не має запаху – одорант (етилмеркаптан або схожа речовина) додають на газорозподільній станції штучно, і саме через нього людина відчуває характерний “запах газу”. Проблема в тому, що одорант вивітрюється швидше за метан при витоку через дрібну нещільність, а під час сну людина взагалі не відчуває запахів.
Чадний газ (CO) – продукт неповного згоряння палива при порушенні тяги або забрудненні пальника – не має ні запаху, ні кольору, і людина втрачає свідомість раніше, ніж усвідомлює загрозу.
Технічний розбір: типи датчиків
У побутових умовах застосовують три принципово різні типи чутливих елементів, і перш ніж обирати конкретну модель, варто розуміти, що універсального сенсора, який однаково добре ловить і метан, і пропан, і чадний газ, не існує – кожен тип газу має свою молекулярну масу, поведінку в повітрі (важчий чи легший) і хімічну природу, тому виробники або роблять комбіновані прилади з двома окремими чутливими елементами всередині одного корпуса, або випускають вузькоспеціалізовані моделі.
- Напівпровідникові (MOS-сенсори) – найпоширеніший і найдешевший тип. Чутливий шар (оксид олова) змінює електричний опір при контакті з молекулами газу. Підходять для метану та пропан-бутану, чутливі, але з часом «дрейфують» – потребують періодичної повірки або заміни сенсорного блоку раз на 3–5 років.
- Електрохімічні сенсори – застосовуються виключно для чадного газу (CO). Газ вступає в хімічну реакцію на електродах, генеруючи струм, пропорційний концентрації. Точніші за напівпровідникові, але мають обмежений ресурс – 5-7 років, після чого електроліт вичерпується і сенсор потребує заміни разом із приладом.
- Інфрачервоні (оптичні) сенсори – найдорожчий і найточніший варіант, застосовується переважно в промислових та преміальних побутових моделях. Вимірюють поглинання ІЧ-випромінювання молекулами газу на певній довжині хвилі. Не «отруюються» силіконовими парами та не деградують так швидко, як напівпровідникові.
Різниця в монтажі датчиків метан/пропан і чадного газу
Важливо знати, що метан легший за повітря (густина відносно повітря ≈ 0,55), тому при витоку піднімається вгору і накопичується під стелею. Скраплений пропан-бутан (балонний газ), навпаки, важчий за повітря (густина ≈ 1,5–2,0) і стелиться по підлозі, накопичуючись у заглибленнях. Чадний газ за густиною близький до повітря і практично не спливає і не осідає, тому його розподіл у приміщенні більш рівномірний, але орієнтуються на зону дихання людини.
- Датчик метану – монтується на стіні, на відстані 10-30 см від стелі та не більше 4 м по горизонталі від газового приладу.
- Датчик пропану – монтується біля підлоги, на висоті 10–30 см, оскільки газ важчий за повітря.
- Датчик CO – монтується на висоті 1,5 м від підлоги (зона дихання), на відстані 1–3 м від джерела можливого утворення чадного газу (котла, колонки, плити).
Як обрати сигналізатор загазованості: критерії
Перед покупкою варто чітко відповісти собі на три питання: яким газом опалюється чи готується їжа в будинку (природний газ із мережі чи балонний пропан), чи є в приміщенні джерела чадного газу (газовий котел, колонка, камін, мангал у гаражі), і чи потрібна автоматична відсічка газу чи достатньо лише звукового попередження. Від відповідей залежить, чи знадобиться один комбінований прилад, чи окремі датчики для кожного типу газу.
Критерії оцінки
- Тип газу, що детектується – метан, пропан-бутан, чадний газ або комбінований варіант (2-в-1 чи 3-в-1).
- Наявність виходу на клапан-відсікач – реле NO/NC (нормально розімкнений/замкнений контакт) для підключення до електромагнітного клапана.
- Клас захисту корпусу (IP) – для котельні з підвищеною вологістю бажаний IP44 і вище.
- Живлення – мережеве 220В (стабільніше, без потреби заміни батарей), автономне на батарейках (простіше в монтажі, але потребує контролю заряду) або комбіноване з резервним акумулятором.
- Ресурс сенсора – виробник вказує термін служби чутливого елемента (зазвичай 3–7 років), після чого точність падає навіть за візуальної справності приладу.
- Наявність самодіагностики та таймера – автоматичне нагадування про необхідність заміни сенсора чи повірки.
- Сертифікація – наявність сертифіката відповідності для газового обладнання, що використовується в Україні.
Монтаж сигналізатора загазованості
Для базового монтажу автономного датчика на батарейках достатньо мінімального набору інструментів, тоді як підключення до клапана-відсікача та мережевого живлення 220В вимагає додаткових електротехнічних матеріалів і, за потреби, допуску до електромонтажних робіт.
Покроковий алгоритм монтажу
- Визначити місце монтажу – для датчика метану це стіна на відстані 10–30 см від стелі, у межах 4 м від газового приладу по горизонталі, не ближче 30 см до кута стелі (застійна зона). Для датчика CO – зона дихання, 1,5 м від підлоги, 1–3 м від можливого джерела CO, поза прямим потоком пари від плити.
- Перевірити відсутність перешкод – прилад не повинен бути затулений меблями, шафами чи виступами, які порушують циркуляцію повітря до сенсора.
- Розмітити та просвердлити отвори під дюбелі згідно з монтажним шаблоном виробника.
- Закріпити монтажну панель приладу на стіні або стелі рівно, за рівнем.
- Підключити живлення – для мережевих моделей 220В підключення виконується лише за знеструмленої лінії; для автономних – встановити батарейки з дотриманням полярності.
- За наявності функції відсічки – підключити реле датчика до котушки електромагнітного клапана згідно зі схемою виробника, дотримуючись правильної полярності та типу контакту (NO/NC).
- Встановити прилад на монтажну панель і подати живлення.
- Виконати тестовий запуск – більшість моделей мають кнопку самотестування, яка перевіряє звуковий сигнал і реле без реального газу.
Що робити, якщо спрацював сигналізатор газу
Коли сигналізатор виявляє небезпеку, він активує гучну звукову сирену (близько 85 дБ) та починає блимати червоним індикатором. Важливо розуміти, що пристрій налаштований на дуже чутливий поріг (зазвичай задовго до вибухонебезпечної концентрації), тому панікувати не варто, але діяти треба миттєво та чітко.
Послідовність дій має бути спрямована на усунення ризику вибуху від випадкової іскри та забезпечення припливу свіжого повітря для розбавлення суміші.
- НЕ вмикайте і НЕ вимикайте електроприлади. Будь-яке клацання вимикачем світла, висмикування вилки з розетки або навіть дзвінок мобільного телефону може створити іскру.
- Перекрийте газ. Якщо у вас не встановлено автоматичний клапан відсікання, негайно закрийте ручний газовий кран на трубі перед котлом або на вводі в будинок.
- Провітріть приміщення. Відчиніть усі вікна та двері навстіж для створення сильного протягу.
- Евакуюйте людей. Виведіть усіх мешканців на вулицю.
- Викличте аварійну службу. Зателефонуйте 104 з вулиці (не з приміщення, де є витік) і дочекайтеся приїзду фахівців для перевірки герметичності системи.
⚠️ Всі подальші роботи з відновлення газопостачання після аварійного спрацювання клапана мають виконувати виключно фахівці газової служби.
