Типы стальных панельных радиаторов (10, 11, 20, 21, 22, 33): что значат эти цифры?
Любая эффективная система отопления начинается с правильного расчёта теплопотерь и подбора соответствующих приборов. На украинском рынке стандартом де-факто стали стальные радиаторы отопления панельного типа, которые идеально подходят для закрытых систем. Но открыв технические характеристики, вы увидите непонятные для обычного человека цифры: 10, 11, 20, 21, 22, 33, 44. Это не просто габариты, а ключевой параметр, определяющий мощность и эффективность конвекции.
В этой статье мы разберёмся, что означают эти цифры, чем отличается внутренняя конструкция батарей и как правильно подобрать прибор, чтобы не переплатить и не мёрзнуть зимой.
Быстрый ответ

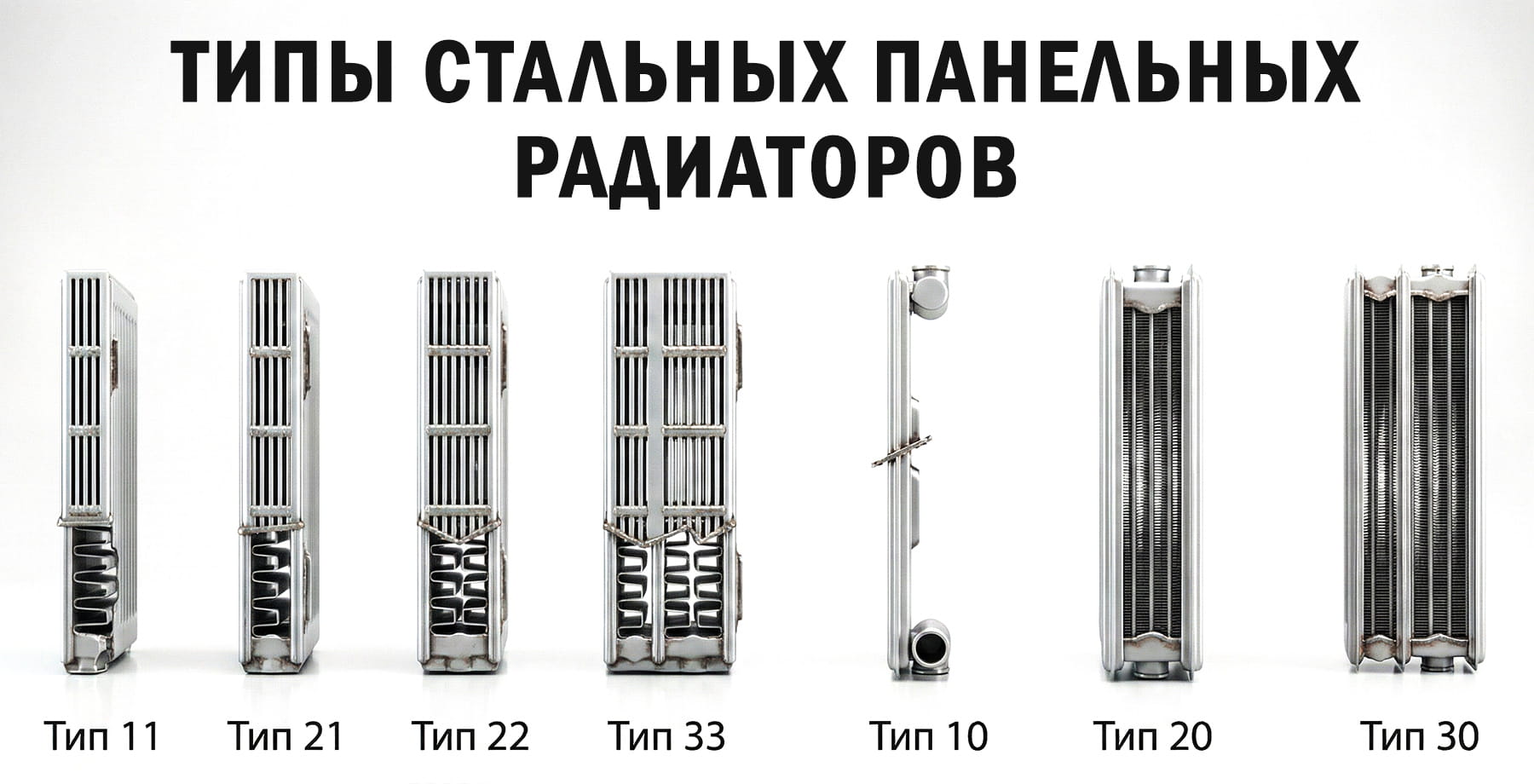

Цифры в маркировке стального панельного радиатора указывают на его конструкцию. Первая цифра – количество водяных панелей (по которым течёт горячая вода). Вторая цифра – количество рядов конвективного оребрения (П-образных стальных листов для циркуляции воздуха). Соответственно:
- Тип 11 – это 1 панель и 1 ряд оребрения (самый тонкий)
- Тип 22 – 2 панели и 2 ряда (золотая середина)
- Тип 33 – 3 панели и 3 ряда (самый толстый и самый мощный). Чем выше тип, тем большую тепловую мощность выдаёт прибор при одинаковых габаритах (высоте и длине).
Однако существуют и специфические конфигурации: радиаторы без оребрения (типы 10, 20, 30), промежуточные (тип 21) и сверхмощные многорядные приборы (тип 44). Чем больше эти цифры, тем выше тепловая мощность и толщина прибора.
Типы панельных радиаторов: конструкция, характеристики и применение
Прежде чем переходить к выбору, стоит понять, что увеличение количества панелей не просто делает батарею толще.
Каждая дополнительная панель и ряд оребрения увеличивают гидравлическое сопротивление прибора, изменяют пропорцию между лучистым теплом и конвекцией, а также влияют на скорость нагрева комнаты.
Поэтому выбирать тип радиатора нужно с учётом и площади помещения, и свободного места под подоконником, и даже типа вашего отопительного котла. Ниже мы подробно разберём три наиболее популярные конфигурации.
Тип 11 (Глубина 60–65 мм)
Имеет только одну водяную панель и один ряд конвектора. Отдаёт тепло преимущественно через излучение от лицевой панели.
- Область применения: узкие коридоры, санузлы, лестничные клетки или комнаты с панорамными окнами, где мало места для монтажа.
- Технические ограничения: имеет наименьшую теплоотдачу. Чтобы обогреть большую комнату, придётся ставить очень длинный радиатор, что не всегда физически возможно.
Тип 22 (Глубина 100–105 мм)
Две панели с водой (спереди и сзади), между которыми зажаты два ряда конвектора. Это абсолютный стандарт радиаторов на Украине, закрывающий 80% потребностей в отоплении.
- Область применения: спальни, гостиные, детские комнаты в стандартных домах и квартирах.
- Технические преимущества: оптимальный баланс между габаритами и мощностью. Создаёт мощную тепловую завесу перед окном, отсекая холодный воздух.
Тип 33 (Глубина 150–160 мм)
Три водяные панели и три конвектора. Очень массивный и тяжёлый прибор с максимальной площадью теплообмена.
- Область применения: помещения с огромными теплопотерями или работа в низкотемпературных системах отопления (тепловые насосы, конденсационные газовые котлы).
- Технические ограничения: занимает много места. Из-за большой глубины может выступать за пределы стандартного подоконника, что нарушает нормальную конвекцию тёплого воздуха.
Специфические типы стальных радиаторов (10, 20, 21, 44): когда они необходимы?
Кроме базовой тройки, в каталогах производителей можно встретить менее распространённые, но технически важные маркировки. Они решают нестандартные задачи при проектировании систем отопления.

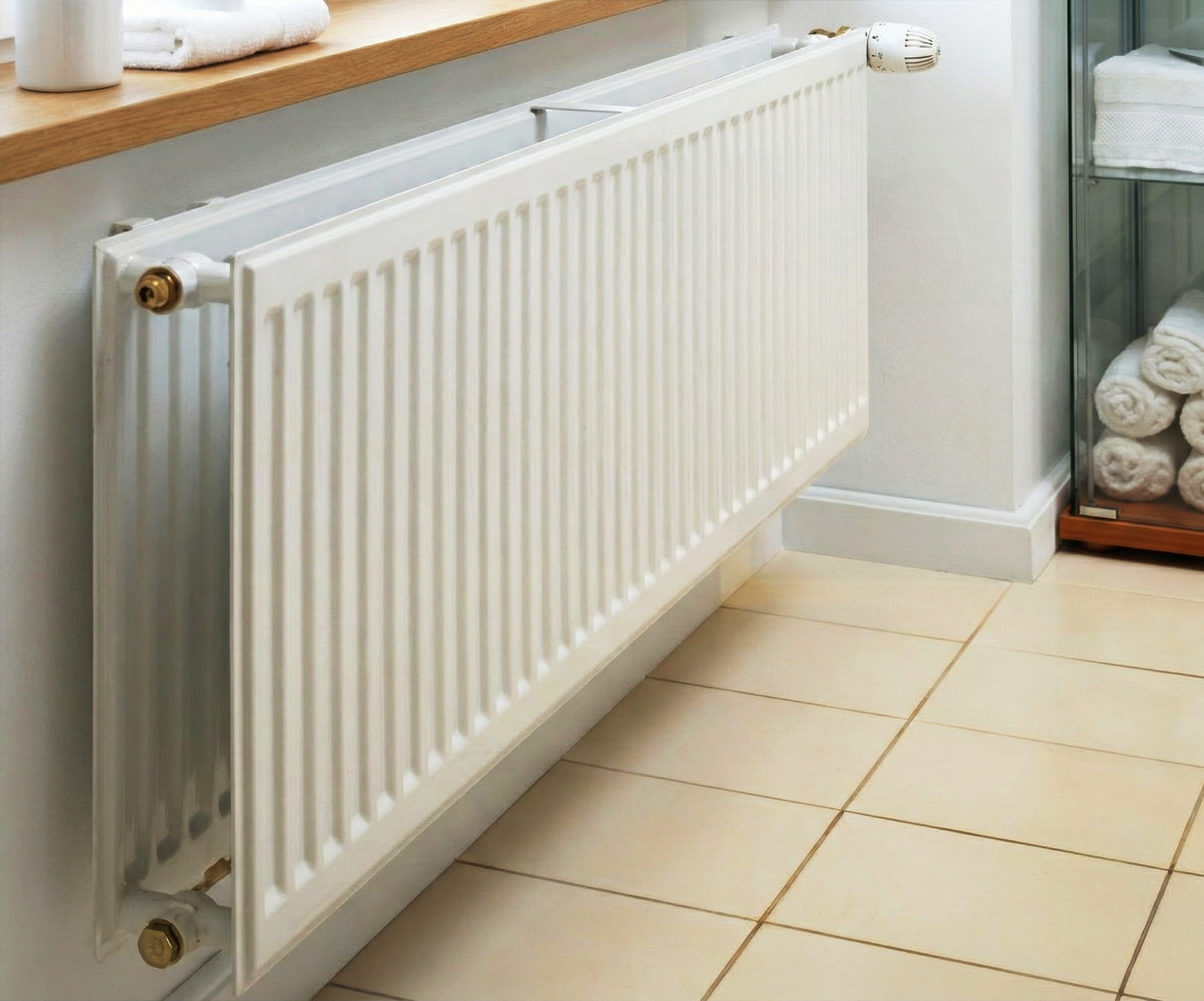

Гигиенические радиаторы (Типы 10, 20, 30)
Главная особенность этих приборов скрыта в цифре «0» – они не имеют конвективного оребрения (внутренней «гармошки») и верхних декоративных решёток. Такие радиаторы отдают тепло исключительно за счёт излучения от гладких водяных панелей.
- Область применения: медицинские учреждения (больницы, операционные), детские сады, лаборатории и комнаты людей с сильной аллергией на пыль.
- Техническое преимущество: отсутствие конвектора означает, что радиатор не затягивает и не поднимает пыль в воздух. Кроме того, такую батарею можно легко и быстро вымыть со всех сторон обычной тряпкой.
В частном строительстве такие приборы заказывают реже из-за их более низкой теплоотдачи по сравнению с классическим 22-м типом. Но для комнат, где живут люди с тяжёлыми формами аллергии на пыль или астмой, гигиенические радиаторы – это безальтернативное инженерное решение.
Радиаторы типа 21 или 12
Такие радиаторы состоят из двух водяных панелей и только одного ряда конвектора между ними.
- Область применения: ситуации, когда тип 11 не справляется с теплопотерями, а стандартный тип 22 (толщиной 100 мм) физически не помещается по габаритам (например, мешают открывающиеся двери или очень узкий коридор). Тип 21 является идеальным компромиссом: он тоньше «двадцать второго», но значительно мощнее «одиннадцатого».
Самые мощные радиаторы (Тип 44)
Экзотика на нашем рынке. Это четыре водяные панели и четыре ряда конвекторов. Толщина такого радиатора достигает 200 мм и более.
- Область применения: специфические промышленные объекты или частные дома со сверхнизкотемпературными системами (где теплоноситель едва достигает 35–40°C), но при этом нет возможности установить тёплые полы или фанкойлы. Из-за огромного веса и габаритов требует усиленных кронштейнов для монтажа.
Как правильно выбрать тип радиаторов: инженерный подход
Правильный подбор радиаторов отопления – это всегда поиск компромисса между теплопотерями комнаты, шириной окна и температурой теплоносителя. Именно поэтому профессиональные монтажники руководствуются строгими правилами при проектировании.
- Правило перекрытия окна: длина радиатора должна составлять не менее 70–80% от ширины окна. Если окно имеет ширину 1,5 метра, радиатор должен быть длиной 1,1–1,2 м.
- Формирование тепловой завесы: если вы поставите под широкое окно короткий радиатор типа 33 (например, 600 мм длиной), он выдаст нужные киловатты тепла. Но по краям окна останутся «холодные зоны», откуда холодный воздух будет опускаться на пол. Следствие – конденсат на стекле (окна «плачут») и сквозняки по ногам. Лучше взять более длинный радиатор типа 22, который равномерно перекроет оконный проём.
- Учёт вылета подоконника: радиатор должен быть накрыт подоконником максимум на 50–70% своей глубины, иначе нарушается циркуляция воздуха.
Типичная ошибка: установка радиаторов вплотную к полу или подоконнику. Для нормальной работы конвектора (забора холодного и выброса горячего воздуха) отступ от пола должен составлять 10–12 см, а от подоконника – не менее 10 см.
Часто задаваемые вопросы
Да, это вполне допустимо, если в комнате есть окна разного размера или ниши с разной глубиной. Главное, чтобы их суммарная мощность перекрывала теплопотери помещения.
Нет. Прямой математической пропорции нет. Внутренние панели типа 33 зажаты между другими элементами, поэтому их конвекционная способность несколько хуже. При одинаковом размере тип 33 мощнее типа 11 примерно в 2,4–2,6 раза, а не в три.
Никак. И 11, и 22, и 33 типы выпускаются как с боковым (Side), так и с нижним (Bottom / VK) подключением.
Это не рекомендуется. Рабочее давление таких радиаторов – 8–10 бар. В старых централизованных сетях бывают гидроудары до 15 бар и выше. Кроме того, при сливе воды на лето стальные панели быстро ржавеют изнутри из-за контакта с кислородом. Для квартир лучше подойдут биметаллические радиаторы.
Итог
Выбор типа стального панельного радиатора — это чёткий инженерный расчёт. Для 80% жилых помещений идеальным выбором станет классический 22-й тип, обеспечивающий оптимальный баланс мощности и габаритов. Если же у вас нестандартная планировка, узкие ниши, низкотемпературная система отопления или повышенные требования к чистоте — обратите внимание на специфические модели 11, 33 или гигиенические типы без оребрения.
Главное правило: радиатор должен не только выдавать нужные киловатты тепла, но и перекрывать минимум 70% ширины окна для создания надёжной тепловой завесы.
