Як виміряти різьбу: таблиця + як визначити крок різьби

Швидка відповідь

Виміряйте діаметр штангенциркулем: для болтів – зовнішній діаметр по вершинах витків (ниток), для отворів – внутрішній діаметр по дну канавок різьби.

Визначте тип різьби: метрична має цілі міліметри (6, 8, 10, 12 мм) і маркується M6, M8, M10. Дюймова – дробові розміри (6,4; 9,5; 12,7 мм) з позначенням 1/4″, 3/8″, 1/2″. Трубна (G, R) має заокруглені вершини та часто конічну форму.

Перевірте крок: найпоширеніші – M6×1.0, M8×1.25, M10×1.5, M12×1.75. Для дюймової різьби розміри вказуються у дюймах (1/4″, 3/8″, 1/2″), що відповідає приблизно 6,4–12,7 мм по діаметру.

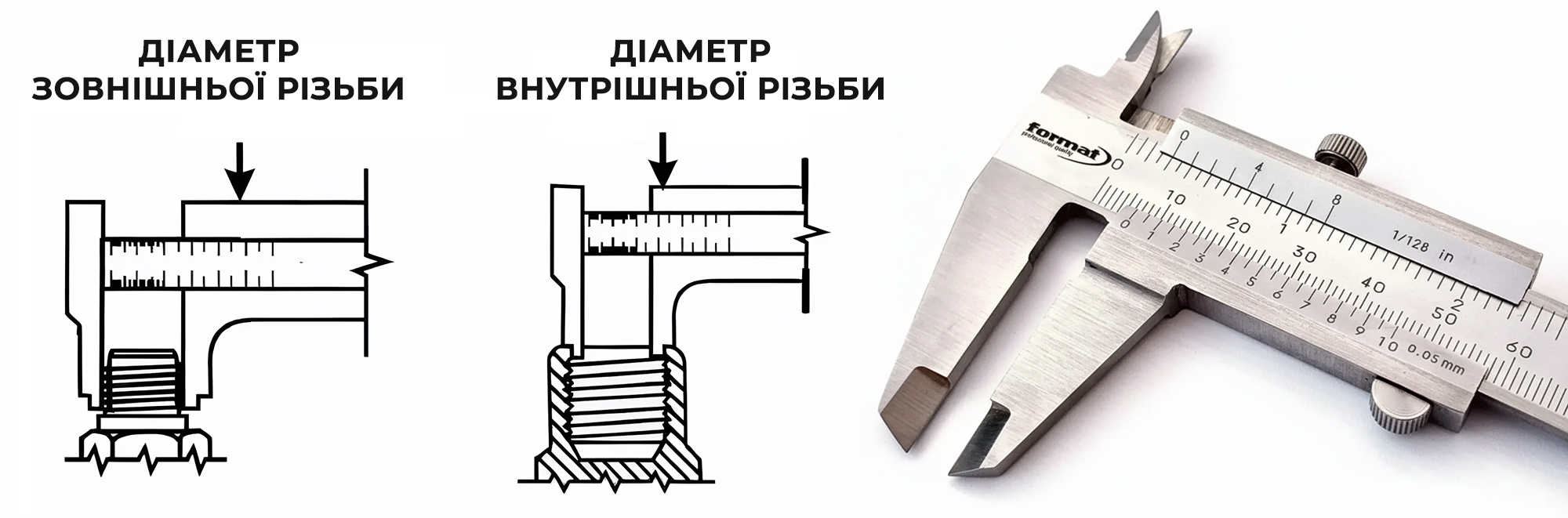

Інфографіка: як виміряти різьбу штангенциркулем

Таблиця розмірів різьби для швидкого пошуку

Таблиця для болтів та шпильок (вимірюємо ЗОВНІШНІЙ діаметр)

Зовнішній діаметр	Це яка різьба	Крок різьби
6 мм	M6×1.0	1,0 мм
8 мм	M8×1.25	1,25 мм
10 мм	M10×1.5	1,5 мм
12 мм	M12×1.75	1,75 мм
14 мм	M14×2.0	2,0 мм
16 мм	M16×2.0	2,0 мм
18 мм	M18×2.5	2,5 мм
20 мм	M20×2.5	2,5 мм
22 мм	M22×2.5	2,5 мм
24 мм	M24×3.0	3,0 мм

Таблиця для гайок і різьбових отворів (вимірюємо ВНУТРІШНІЙ діаметр)

Внутрішній діаметр отвору	Це яка різьба	Крок різьби
5,0 мм	M6×1.0	1,0 мм
6,8 мм	M8×1.25	1,25 мм
8,5 мм	M10×1.5	1,5 мм
10,2 мм	M12×1.75	1,75 мм
12,0 мм	M14×2.0	2,0 мм
14,0 мм	M16×2.0	2,0 мм
15,5 мм	M18×2.5	2,5 мм
17,5 мм	M20×2.5	2,5 мм
19,5 мм	M22×2.5	2,5 мм
21,0 мм	M24×3.0	3,0 мм

Дюймова різьба (рідше зустрічається)

Зовнішній діаметр болта	Дюймова різьба
6,4 мм	1/4″-20
9,5 мм	3/8″-16
12,7 мм	1/2″-13
15,9 мм	5/8″-11

Далі розберемо кожен етап детальніше з практичними порадами та можливими помилками.

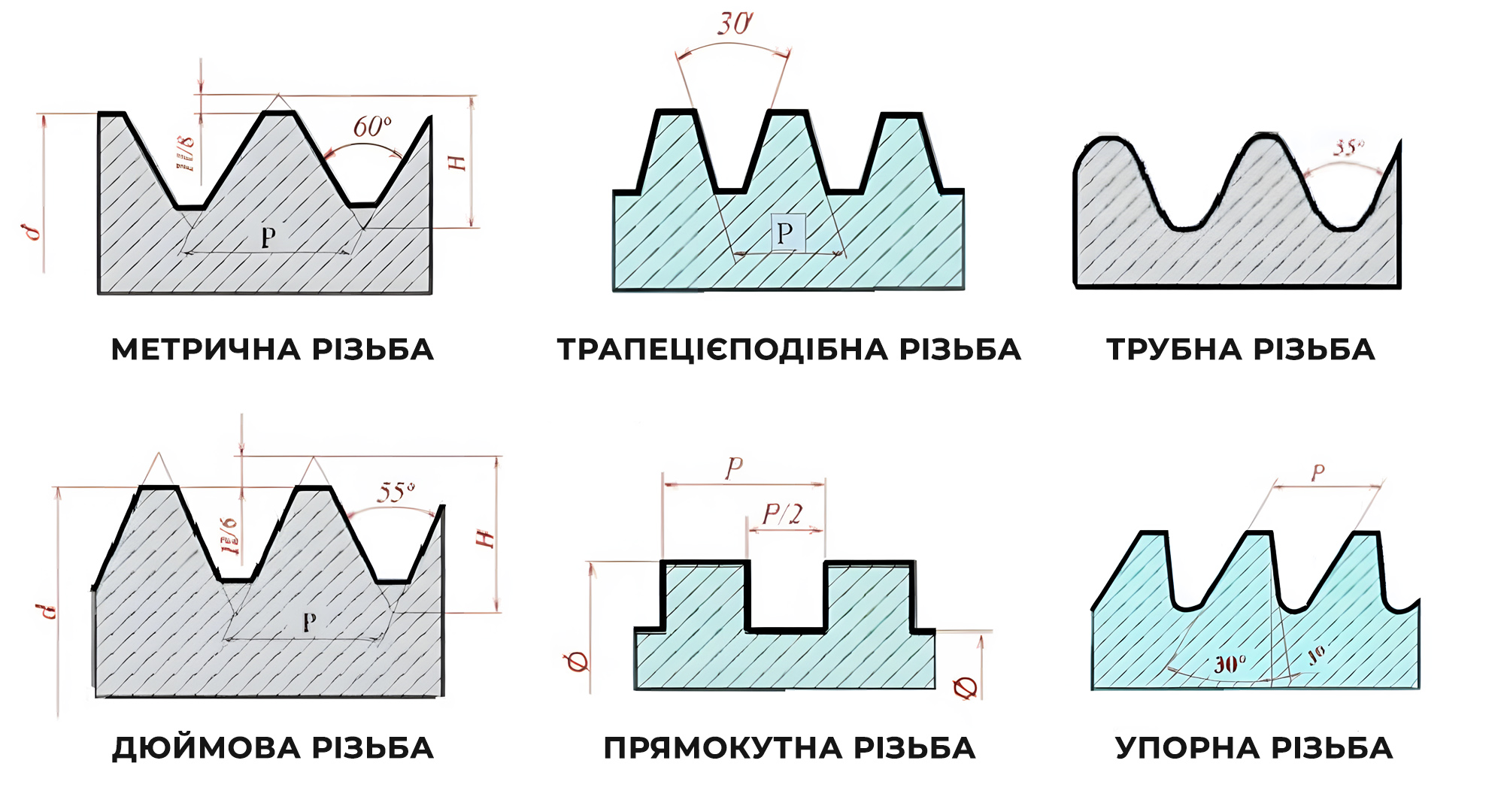

Як визначити тип різьби за зовнішнім виглядом

Гострокутна різьба (найпоширеніша)

Метрична різьба має гострокутний профіль з кутом 60° і маркується буквою M (наприклад, M8).
Дюймова різьба має також кут 60° (іноді 55°), але крок вимірюється в кількості ниток на дюйм (наприклад, 1/4″-20).
Трубна різьба має заокруглені вершини та западини, позначається G або R.

Спеціальні типи різьби

Трапецеїдальна: кут 30°, для передачі руху (гвинти верстатів)
Прямокутна: квадратний профіль, для домкратів та пресів
Упорна: асиметричний профіль 33°/3°, для великих навантажень

Як виміряти зовнішній діаметр різьби штангенциркулем

Для вимірювання зовнішнього діаметра різьби встановіть губки штангенциркуля перпендикулярно до осі болта чи шпильки. Вимірюйте по вершинах ниток, а не по западинах. Точність вимірювання ±0,1 мм достатня для визначення стандартного розміру.

Послідовність дій:

Очистіть різьбу від забруднень
Встановіть губки на максимальний діаметр
Зніміть показання, округливши до найближчого стандартного значення
Перевірте вимірювання в 2-3 місцях

Як визначити внутрішній діаметр різьби

Внутрішній діаметр різьби вимірюється спеціальними нутромірами або штангенциркулем з вузькими губками. Вимірюйте по дну канавок різьби. Для точного результату застосовуйте конусні пробки або калібри.

Методи вимірювання:

Нутромір: для отворів від 6 мм
Штангенциркуль: для доступних отворів
Різьбові калібри: найточніший метод
Конусні пробки: для швидкої перевірки

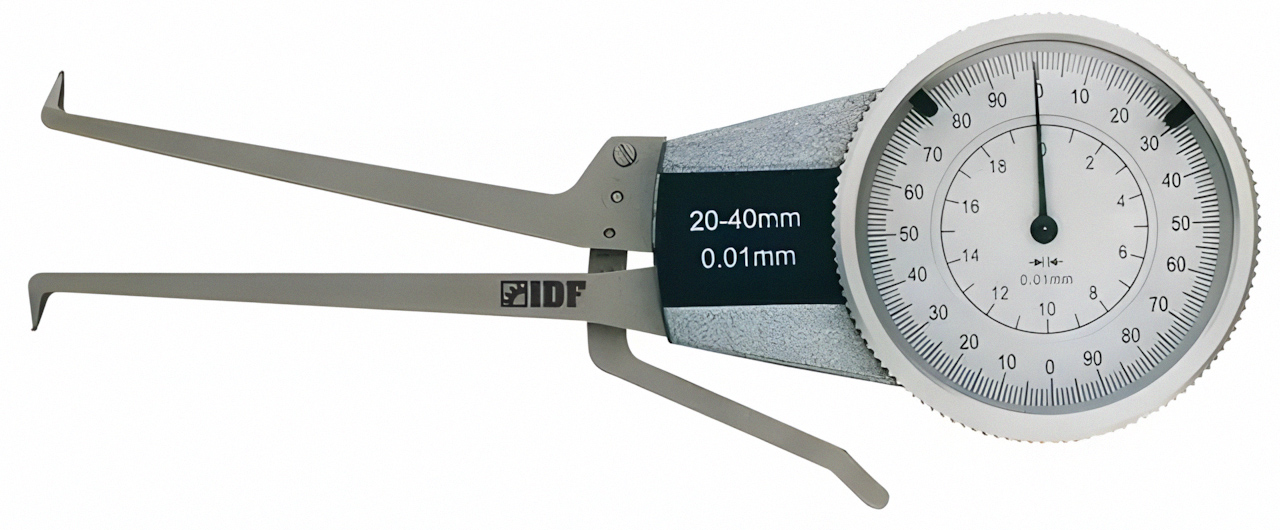

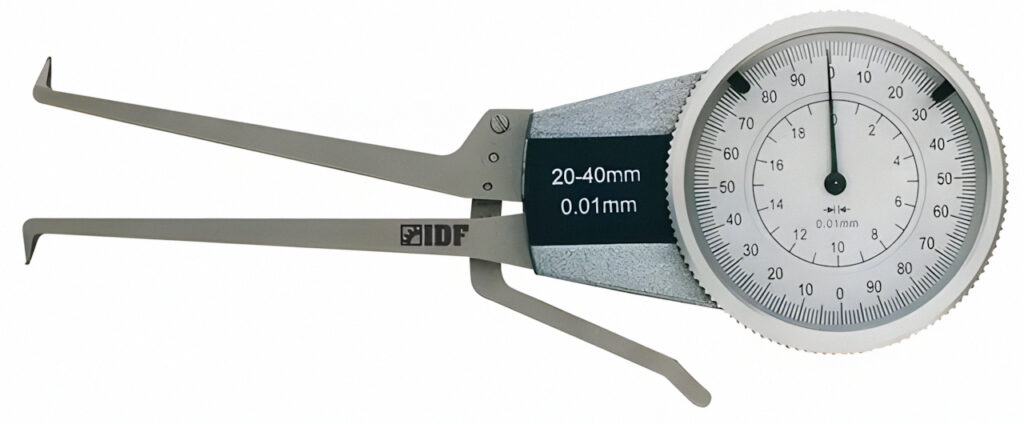

Фото: нутромір (один із видів)

Як визначити крок різьби простими методами

Крок різьби – це відстань між сусідніми витками. Найпростіший спосіб визначення – порівняти з болтом або гайкою, різьбу яких ви точно знаєте. Якщо витки збігаються по всій довжині – крок однаковий.

Інший простий спосіб: для метричної різьби крок можна виміряти лінійкою – виміряйте відстань між 10 нитками та поділіть на 10. Для дюймової – порахуйте кількість ниток на дюйм (25,4 мм).

Стандартні кроки метричної різьби: M6×1.0, M8×1.25, M10×1.5, M12×1.75, M16×2.0.

Як використовувати різьбомір для визначення кроку різьби

Різьбомір – це набір пластин з зубцями, що відповідають стандартним крокам різьби. Прикладіть пластину до різьби та знайдіть ту, що точно збігається з профілем. Перевірте збіг по всій довжині різьби.

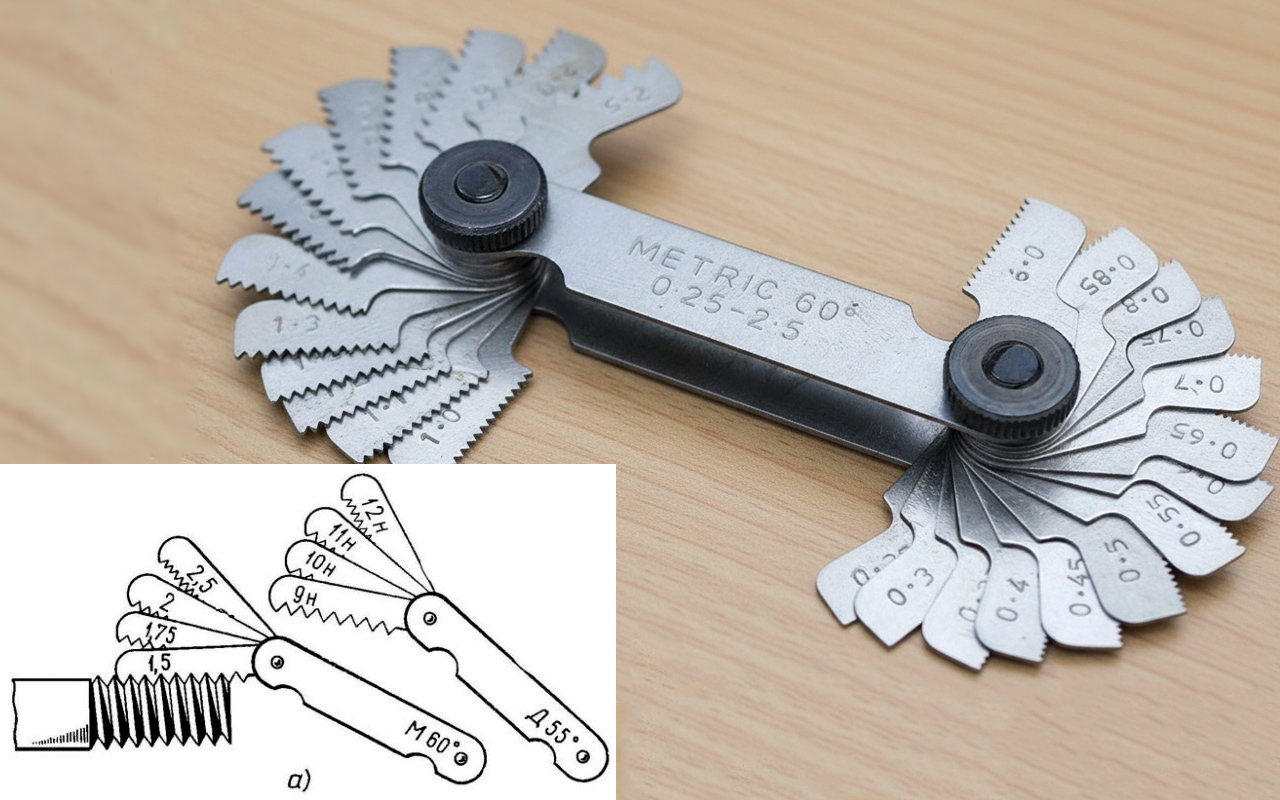

Фото: різьбомір та метод як його використовувати

Правила використання різьбоміра:

Очистіть різьбу перед вимірюванням
Перевіряйте збіг мінімум на 3-4 нитках
Не застосовуйте силу при накладанні пластини
Використовуйте хороше освітлення

Різьбоміри бувають метричні (0,25-6 мм) та дюймові (4-62 нитки на дюйм).

Як виміряти трубну різьбу BSP та NPT

Трубна різьба відрізняється від метричної конічною формою та заокругленими вершинами. Позначається G (циліндрична) або R (конічна) для BSP, NPT для американського стандарту.

Особливості вимірювання:

Вимірюйте діаметр по зовнішніх вершинах ниток
Враховуйте конусність – діаметр може відрізнятися на різних ділянках
Крок вимірюється в нитках на дюйм, а не в міліметрах

Найпоширеніші розміри:

G1/8″ – зовнішній діаметр ~9,7 мм, 28 ниток на дюйм
G1/4″ – зовнішній діаметр ~13,2 мм, 19 ниток на дюйм
G1/2″ – зовнішній діаметр ~21,0 мм, 14 ниток на дюйм
G3/4″ – зовнішній діаметр ~26,4 мм, 14 ниток на дюйм

⏩ Для точного визначення перегляньте повну таблицю трубної різьби BSP

Найпоширеніші помилки при вимірюванні різьби

Вимірювання забрудненої різьби приводить до неточних результатів. Завжди очищуйте поверхню перед вимірюванням
Невірне розташування штангенциркуля – вимірюйте строго перпендикулярно до осі різьби, інакше отримаєте завищений результат
Округлення до неіснуючих розмірів – перевіряйте відповідність виміряних значень стандартним розмірам різьби
Ігнорування типу різьби – метричну та дюймову різьбу не можна змішувати навіть при близьких розмірах

Поширені питання

Трубна різьба позначається розміром внутрішнього діаметра труби, а не зовнішнім діаметром різьби:

G1/2″ (труба 1/2 дюйма) має зовнішній діаметр різьби ~21 мм
G3/4″ (труба 3/4 дюйма) має зовнішній діаметр різьби ~26,4 мм
G1″ (труба 1 дюйм) має зовнішній діаметр різьби ~33,2 мм

Наприклад: якщо виміряли 21 мм, а в таблиці метричної різьби цього немає – це трубна різьба G1/2″.

Якщо під рукою немає спеціального інструмента, орієнтуйтеся на підбір «по зразку»: прикладіть болт до іншого болта або гайки з відомою різьбою та перевірте, чи збігаються витки. Цей метод дозволяє визначити розмір із похибкою не більше ±0,5 мм.

Інші способи вимірювання:

Звичайна лінійка – точність приблизно ±0,5 мм, цього достатньо для більшості стандартних різьб
Роздрукований шаблон – використовуйте шкалу стандартних діаметрів у масштабі 1:1, щоб порівняти безпосередньо

Покрокове визначення:
