Что такое буферная емкость простыми словами
Принцип работы: горячая вода от котла подается в верхнюю часть бака, а охлажденная возвращается из нижней части. Благодаря естественной стратификации воды разной температуры, тепло сохраняется максимально эффективно.
Более подробно принцип работы (с фото и схемой) рассмотрим далее.
Буферная емкость и теплоаккумулятор – это одно и то же?
Да, буферная емкость и теплоаккумулятор – это разные названия одного и того же оборудования. Термин «буферная емкость» подчеркивает функцию накопления и сглаживания колебаний температуры в системе отопления, а «теплоаккумулятор» акцентирует внимание на способности накапливать тепловую энергию.
Также можно встретить другие названия:
- Аккумулятор тепла
- Термоаккумулятор
- Тепловой аккумулятор
- Буферный бак
- Аккумулирующий бак
Все эти термины обозначают одно и то же устройство – утепленный накопительный бак с водой, который «забирает» избыток тепла от котла и постепенно отдает его системе отопления.
Объем буферной емкости: существуют баки от 60 до 10000 литров. Наиболее популярные размеры для частных домов – 500-1000 литров.
Устройство буферной емкости
- Корпус из черного металла толщиной 3-6 мм (для специфических систем бак можно изготовить из нержавеющей стали)
- Теплоизоляция – пенополиуретан или минеральная вата толщиной 50-100 мм
- Сферическое дно для равномерного распределения давления
- Патрубки подключения на разных высотах для стратификации воды – многие производители дают возможность выбрать количество патрубков и их угол расположения
- Гильзы для термометров и дополнительного оборудования

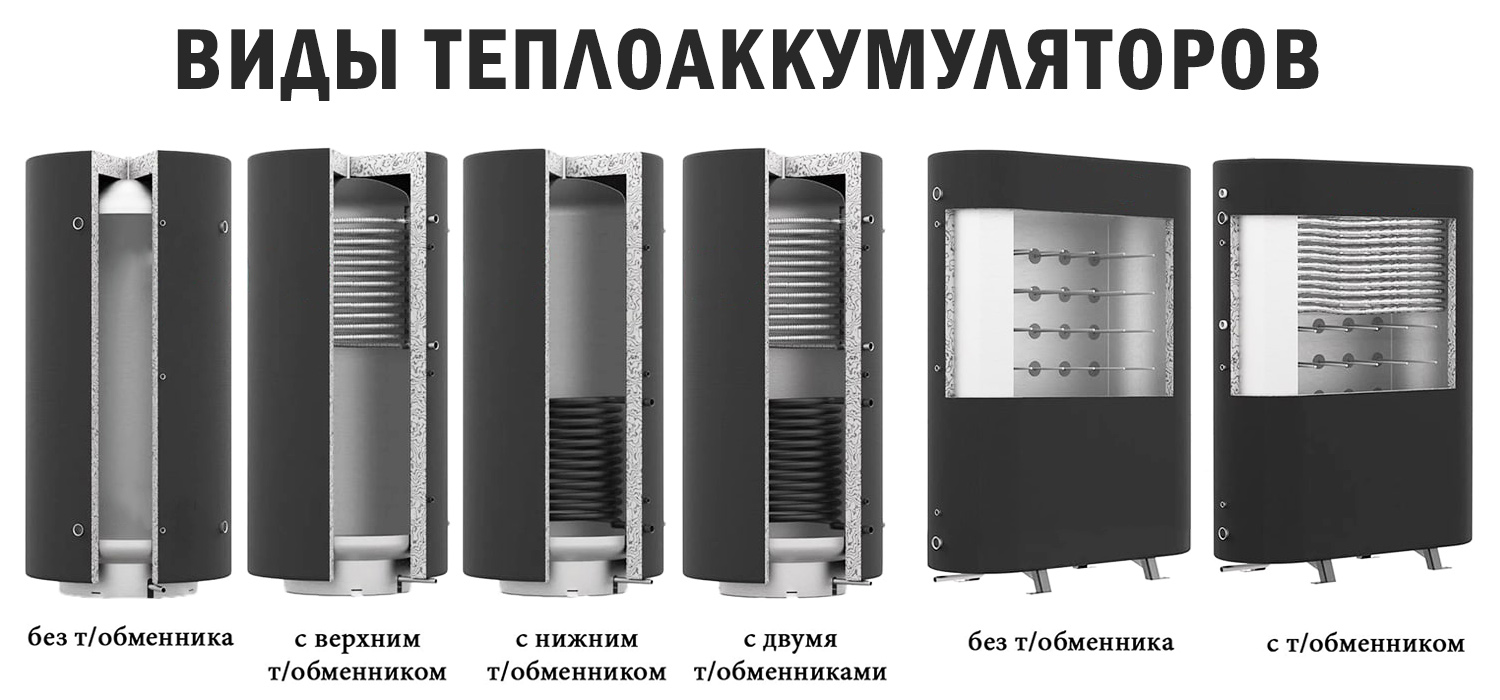

Дополнительная комплектация*:
- Змеевик (теплообменник) для подключения дополнительного оборудования – солнечных коллекторов, второго котла или системы ГВС
- Встроенный бойлер – герметичная емкость из нержавеющей стали объемом 100-200 литров, расположенная внутри теплоаккумулятора для нагрева воды ГВС. Позволяет получать горячую воду без смешивания с теплоносителем СО
- Патрубки для электрических ТЭНов – от 1 до 8 шт. ТЭНы могут автоматически включаться, когда основной отопительный прибор не работает, или использоваться для поддержания минимальной температуры в системе
- Ревизионный люк – большое отверстие с крышкой (обычно 400-600 мм) для доступа внутрь бака во время монтажа, технического обслуживания или установки дополнительных элементов
*Не входит в базовую комплектацию.
Нажмите для увеличения фото
Как работает буферная емкость: цикл работы

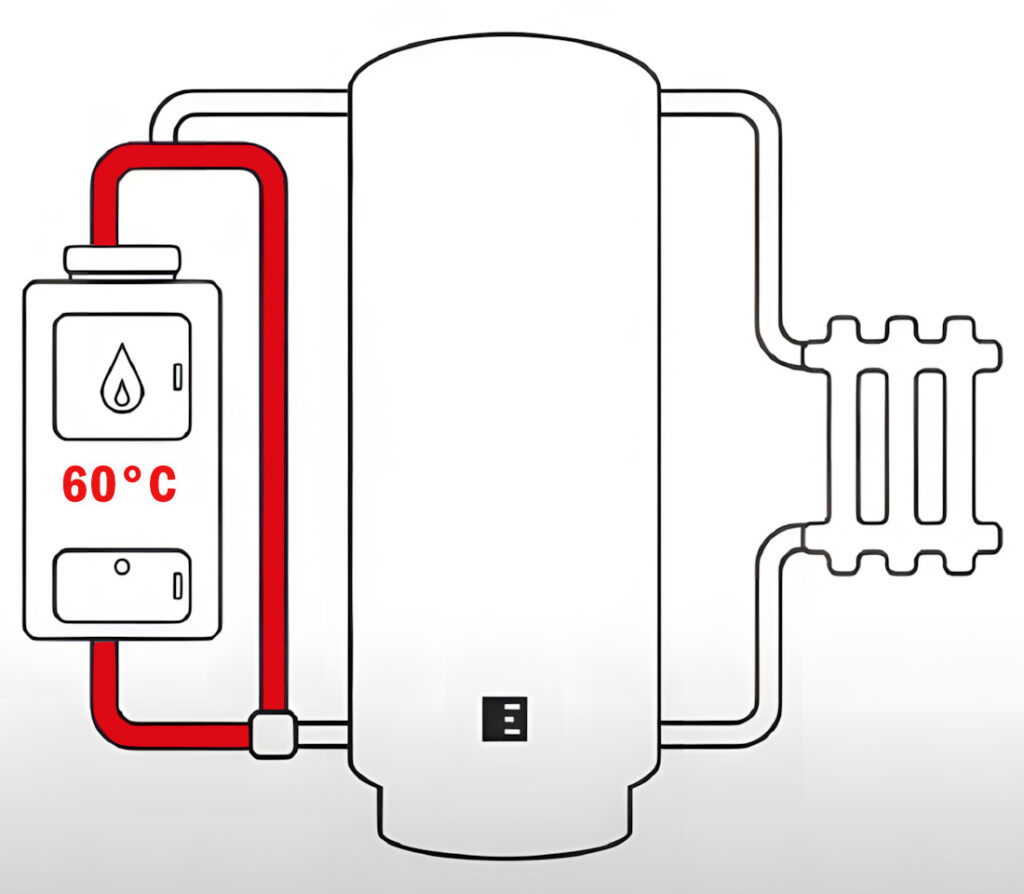

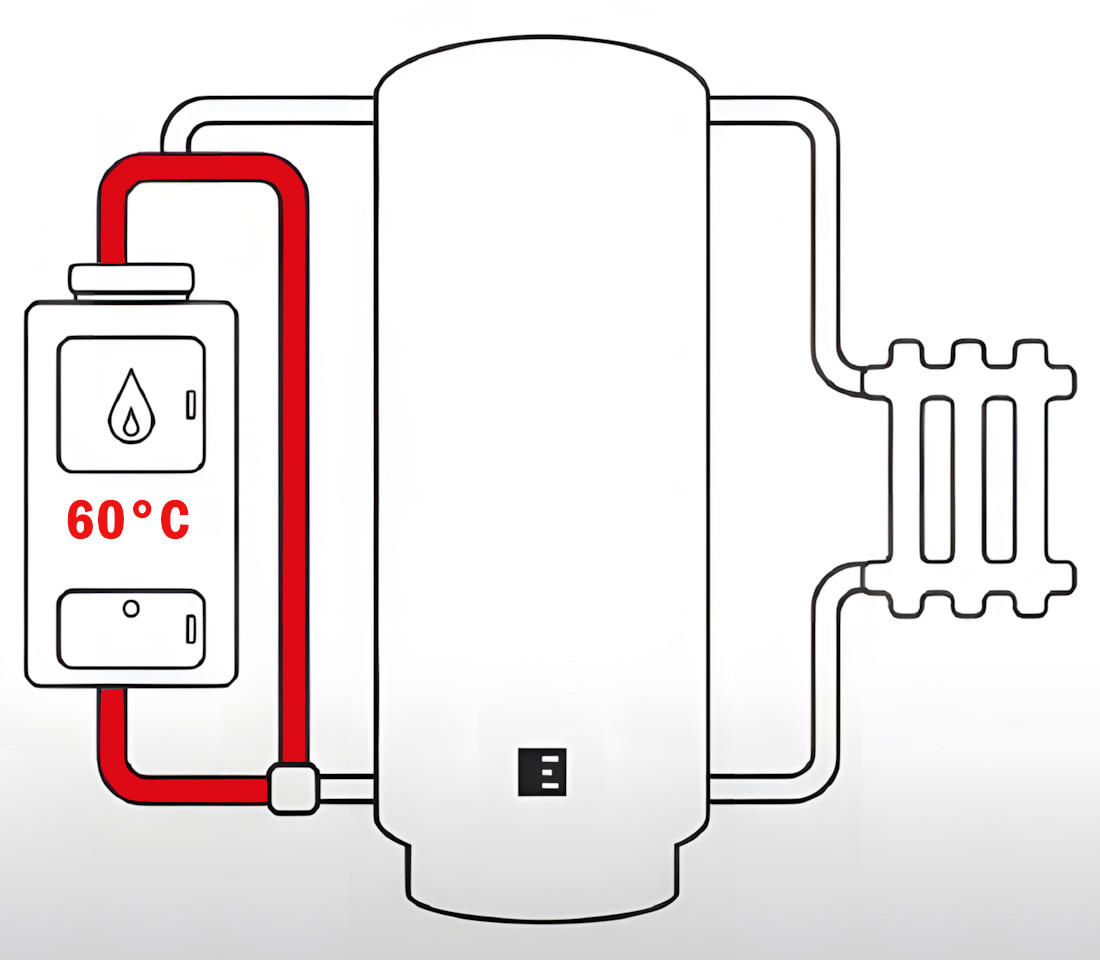

Шаг 1: Запуск котла – малый контур
Предварительный нагрев до 55-60°C: после запуска твердотопливного котла автоматика направляет теплоноситель по малому контуру (только через сам котел). Это предотвращает образование конденсата на холодных стенках теплообменника, который может привести к коррозии металла.

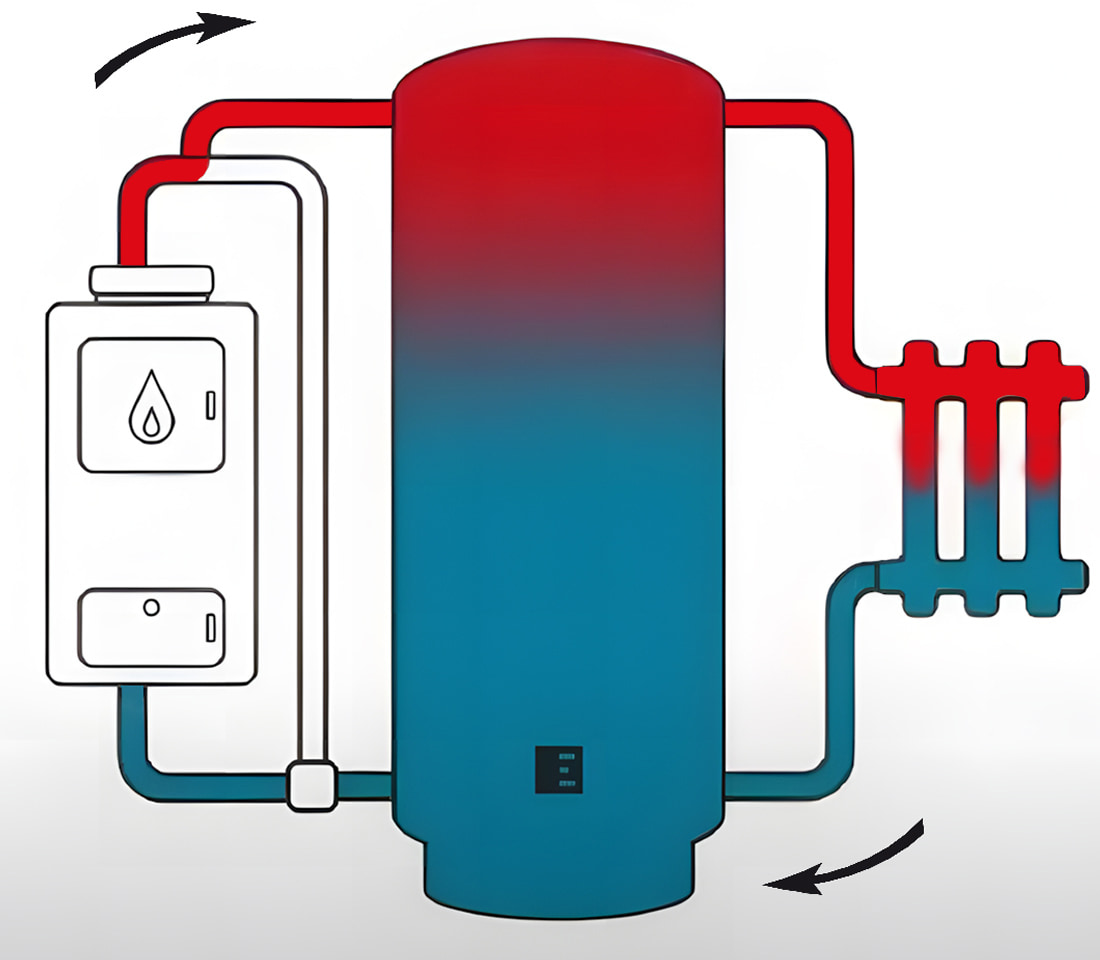

Шаг 2: Рабочий режим – одновременный нагрев и зарядка
Когда температура теплоносителя достигает заданной, трехходовой клапан открывает путь через буферную емкость и систему отопления. Котел работает на полную мощность – циркуляционный насос обеспечивает движение теплоносителя, который одновременно циркулирует через потребителей тепла (отапливает дом через радиаторы или теплый пол) и через емкость (накапливает излишек тепловой энергии).

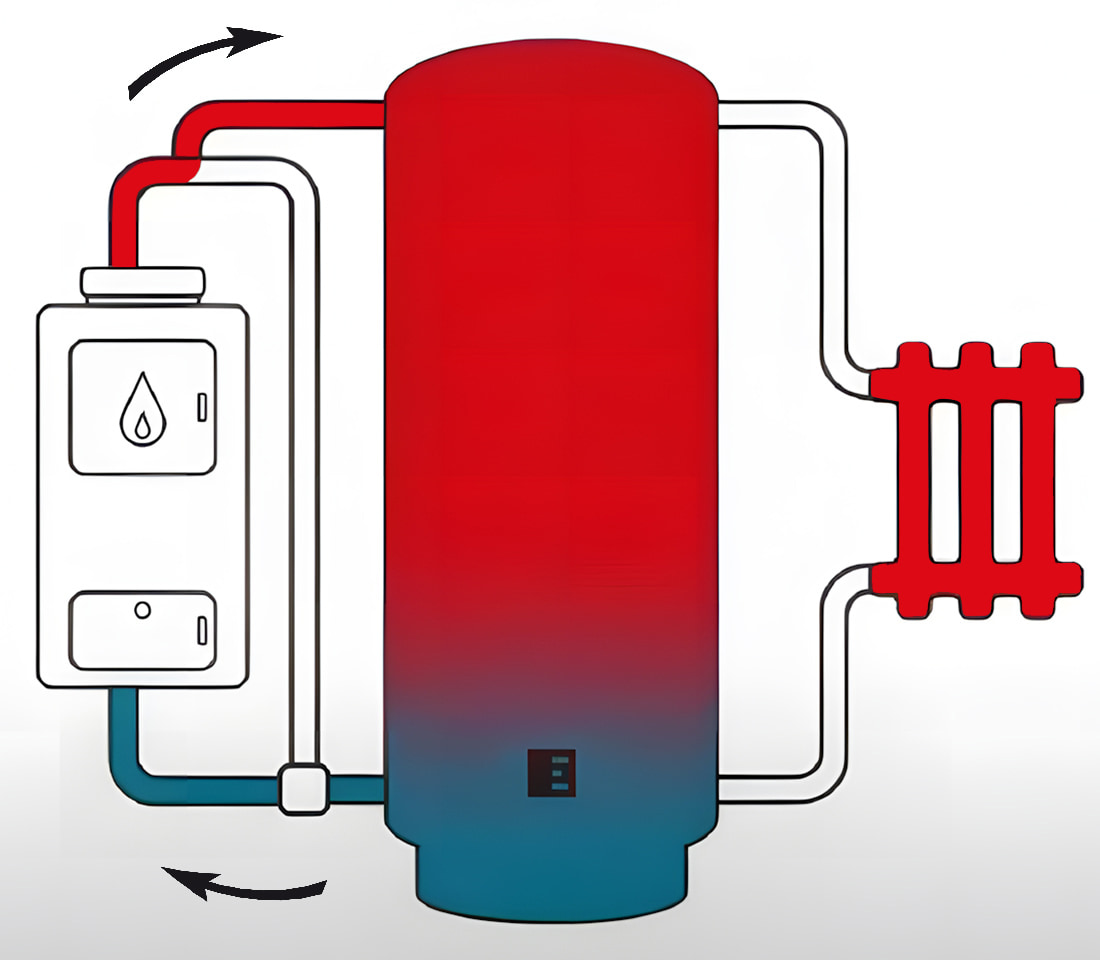

Шаг 3: Режим полной зарядки
Когда температура в доме достигает заданного значения, автоматика переключает котел только на нагрев буферной емкости. Вся тепловая энергия накапливается в баке – это называют зарядкой теплоаккумулятора.

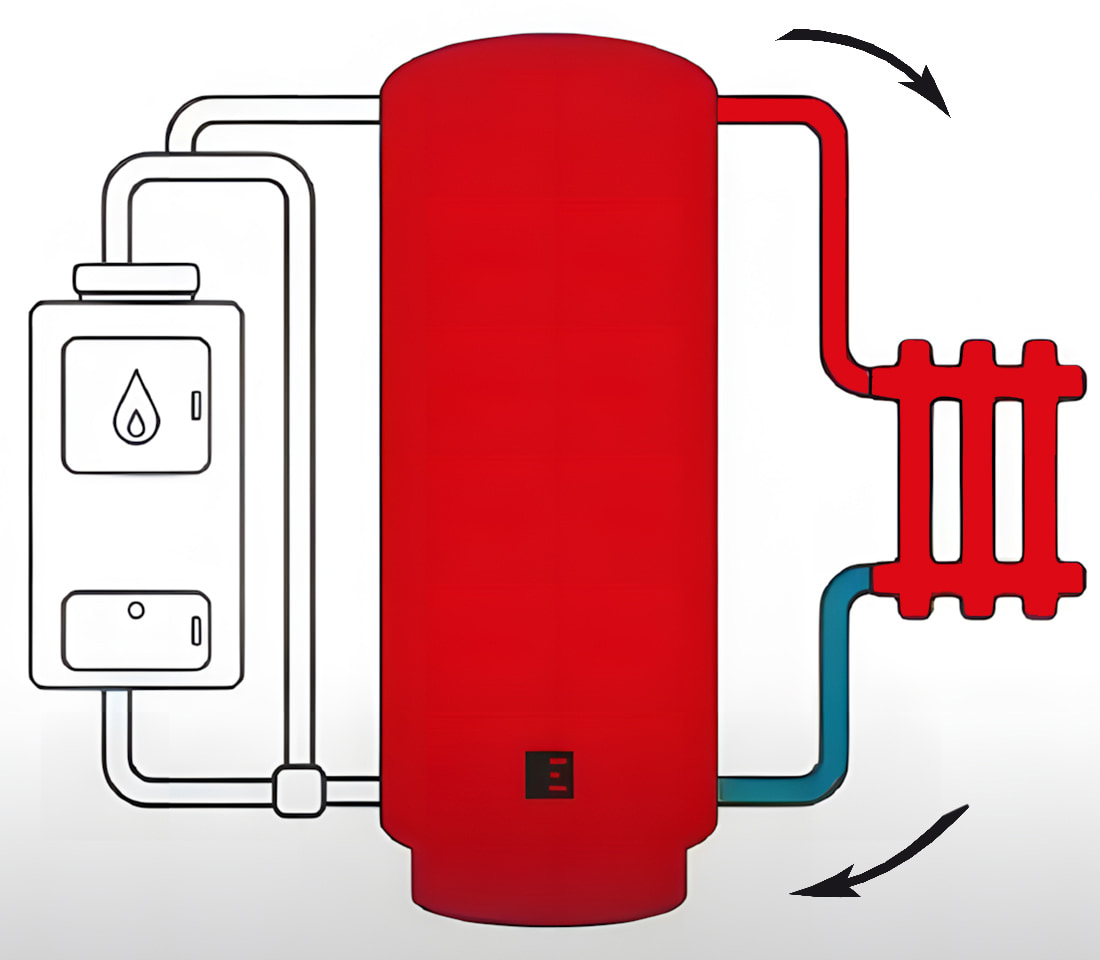

Шаг 4: Разрядка буферной емкости
Когда котел прекращает работу (дрова сгорели), буферная емкость начинает равномерно отдавать накопленное тепло обратно в систему отопления. Дом продолжает отапливаться в течение 8-12 часов без дозагрузки топлива.
Один полный цикл «зарядка-разрядка» буферной емкости обеспечивает 12-20 часов непрерывного отопления в зависимости от утепления дома и наружной температуры. Это не означает, что достаточно один раз растопить котел – в зависимости от сорта древесины или угля, мощности котла, а также объема бака, для его зарядки может потребоваться сжечь 2-3 полные топки топлива.
Обратите внимание: выше приведен базовый принцип работы буферной емкости, но его обвязка может быть выполнена по-разному, а не только так, как на вышеупомянутых схемах.

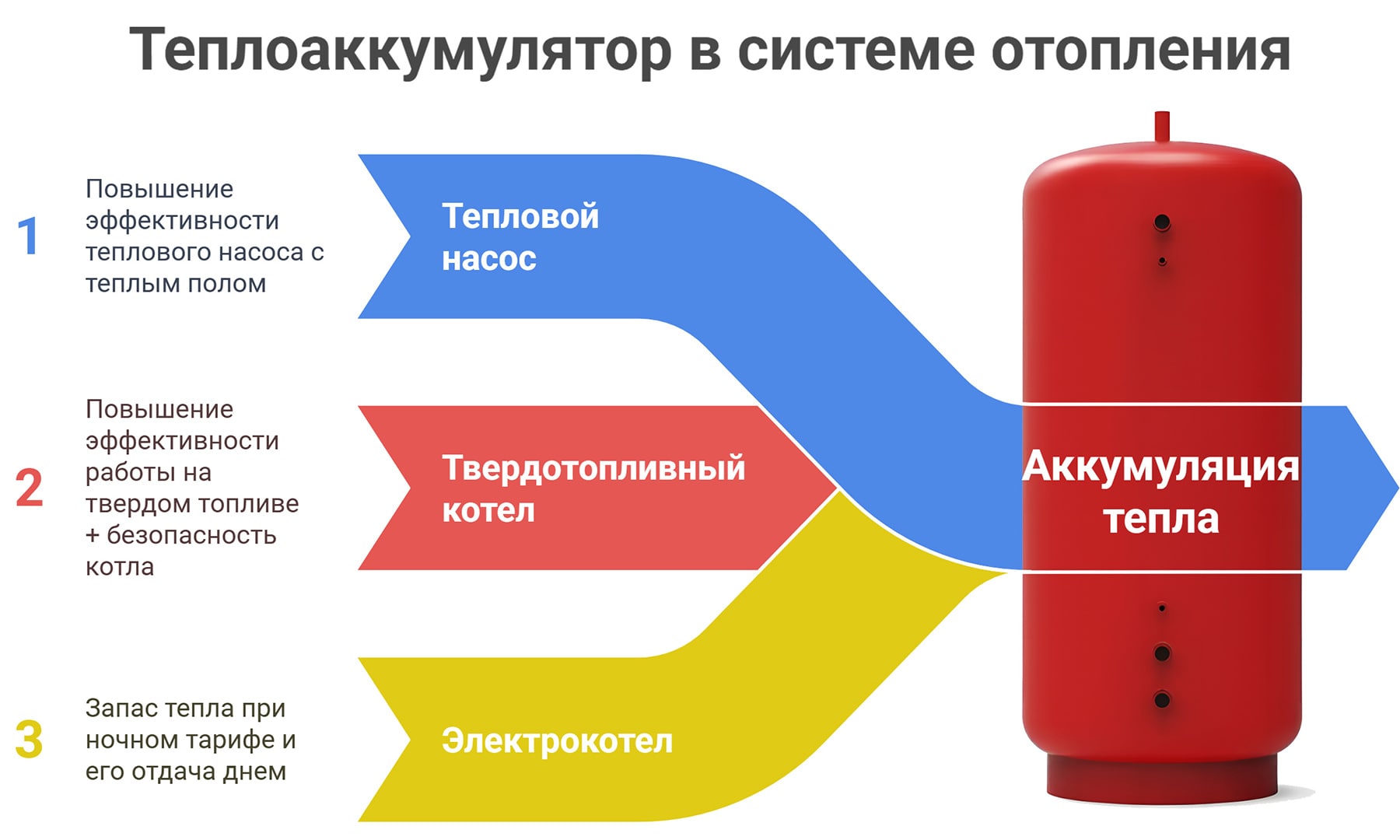

Когда нужна буферная емкость?
В первую очередь буферная емкость нужна для твердотопливного котла, поскольку такие котлы имеют особый циклический режим работы, который создает серьезные проблемы без дополнительного накопителя тепла.
Что не так с работой твердотопливного котла без буферной емкости?
Твердотопливные котлы работают циклично – после закладки дров или угля они сначала долго выходят на максимальную температуру горения, затем выдают максимум тепла и постепенно затухают.
Пользователи котлов на твердом топливе знают, что эта цикличность создает существенные проблемы.
Режим тления топлива – в процессе сжигания дров / угля наступает момент, когда дом уже нагрет до нужной Вам температуры и автоматика* вынуждена уменьшить подачу воздуха в топку, переводя котел в режим тления, чтобы избежать перегрева.
- Это снижает КПД котла на 15-25%
- Образуется больше сажи и копоти из-за неполного сгорания дров в режиме тления
- Часть тепла теряется через дымоход, поскольку температура дымовых газов остается высокой даже при уменьшении интенсивности горения
*Для котлов без автоматики проблема еще хуже – пользователь вынужден вручную регулировать подачу воздуха или в доме будет слишком жарко и придется открывать окна и проветривать дом.
Обратите внимание: снижение КПД котла – это не только про то, что он хуже отапливает дом, но и про деньги. Дрова, уголь, брикеты – все это стоит немало, и за отопительный сезон «в трубу» может улететь приличная сумма.
Как буферная емкость решает проблему цикличности?
Когда в системе отопления есть буферная емкость, то котлу не нужно снижать температуру в камере сгорания при достижении заданной пользователем комфортной температуры в доме – излишек тепла автоматически направляется в теплоаккумулятор и «запасается» там до момента, когда система потребует этого тепла.
Преимущества работы системы с буферной емкостью:
- Котел работает в оптимальном режиме с максимальным КПД
- Полное сгорание топлива без образования сажи
- Равномерное распределение тепла в течение 8-12 часов (а если есть запас мощности, то и значительно дольше)
- Экономия топлива до 20-30% ежегодно
Подтверждено научными исследованиями:
По данным исследования, опубликованного в National Library of Medicine, использование теплоаккумулятора существенно повышает эффективность работы твердотопливного котла, уменьшая количество запусков и потери тепла через дымоход.
Научное исследование «Thermal energy storage tank sizing for biomass boiler heating systems» (ScienceDirect) доказывает, что использование аккумуляторов тепловой энергии в системах с котлами на биомассе не только повышает общую эффективность работы отопления, но и существенно снижает выбросы продуктов сгорания, в частности угарного газа и твердых частиц.
Вывод
Буферная емкость – это не просто дополнительное оборудование, а необходимый элемент эффективной системы отопления с твердотопливным котлом. Это оборудование решает основную проблему циклической работы твердотопливного оборудования, а также повышает комфорт и безопасность отопления, продлевает срок службы котла и всей системы, обеспечивает стабильную температуру, снижает риск перегрева котла и позволяет использовать тепло максимально рационально.
Часто задаваемые вопросы
Время эффективной отдачи тепла от буферной емкости зависит не столько от самого бака, сколько от тепловых потерь дома и качества утепления.
Пример для дома 150 м² с емкостью на 1000 литров:
- Неутепленный дом (потери 15-20* кВт/час) – теплоаккумулятор обеспечит отопление лишь на 3-4 часа, поскольку тепло быстро теряется через стены, окна и крышу
- Хорошо утепленный дом (потери 5-7 кВт/час) – та же емкость будет работать 10-14 часов, а в межсезонье – до 24 часов
*Зависит от температуры наружного воздуха.
Сама буферная емкость теряет минимум тепла – качественная теплоизоляция толщиной 100 мм позволяет баку остывать только на 2-3°C за сутки. Основные потери происходят через систему отопления дома. Поэтому если дом не утеплен, лучше сначала заняться этой проблемой.
Да, теплоаккумулятор можно добавить к любой существующей системе отопления. Главное – правильно рассчитать объем и схему подключения.
Цена зависит от объема и комплектации: 500-литровый бак стоит от 15 000 грн, 1000-литровый – от 25 000 грн. С дополнительным оборудованием (змеевики, ТЭНы, бойлер) цена может увеличиваться в 1,5-2 раза.
Монтаж буферной емкости требует профессиональных навыков – нужно правильно выбрать схему подключения к системе отопления, установить запорную арматуру, подключить циркуляционный насос и автоматику. При установке важно правильно подключить трубы с теплообменником, обеспечить подключение к радиаторам и при необходимости к бойлеру косвенного нагрева. Также требуется предусмотреть электрический контур для управления системой и, при необходимости, организовать слив в канализацию для обслуживания.
Самостоятельный монтаж возможен при наличии опыта, но учитывая сложность интеграции с отопительным оборудованием, лучше доверить работу специалистам.
Для газовых котлов теплоаккумулятор обычно не нужен, поскольку такие котлы легко регулируются и не имеют проблем цикличности.
