Що таке буферна ємність простими словами
Принцип роботи: гаряча вода від котла подається у верхню частину бака, а охолоджена повертається з нижньої частини. Завдяки природній стратифікації води різної температури, тепло зберігається максимально ефективно.
Більш детально принцип роботи теплоакумулятора (з фото і схемою) розглянемо далі.
Буферна ємність і теплоакумулятор – це одне й те саме?
Так, буферна ємність і теплоакумулятор – це різні назви одного й того самого обладнання. Термін “буферна ємність” підкреслює функцію накопичення та згладжування коливань температури в системі опалення, а “теплоакумулятор” акцентує увагу на здатності накопичувати теплову енергію.
Також можна зустріти інші назви:
- Акумулятор тепла
- Термоакумулятор
- Буферний бак
- Акумулюючий бак
Всі ці терміни означають один і той самий пристрій – утеплений металевий бак з водою, який накопичує надлишок тепла від котла і поступово віддає його системі опалення.
Об’єм буферної ємності: бувають баки від 60 до 10 000 літрів. Найпопулярніші розміри для приватних будинків – 500-1000 літрів.

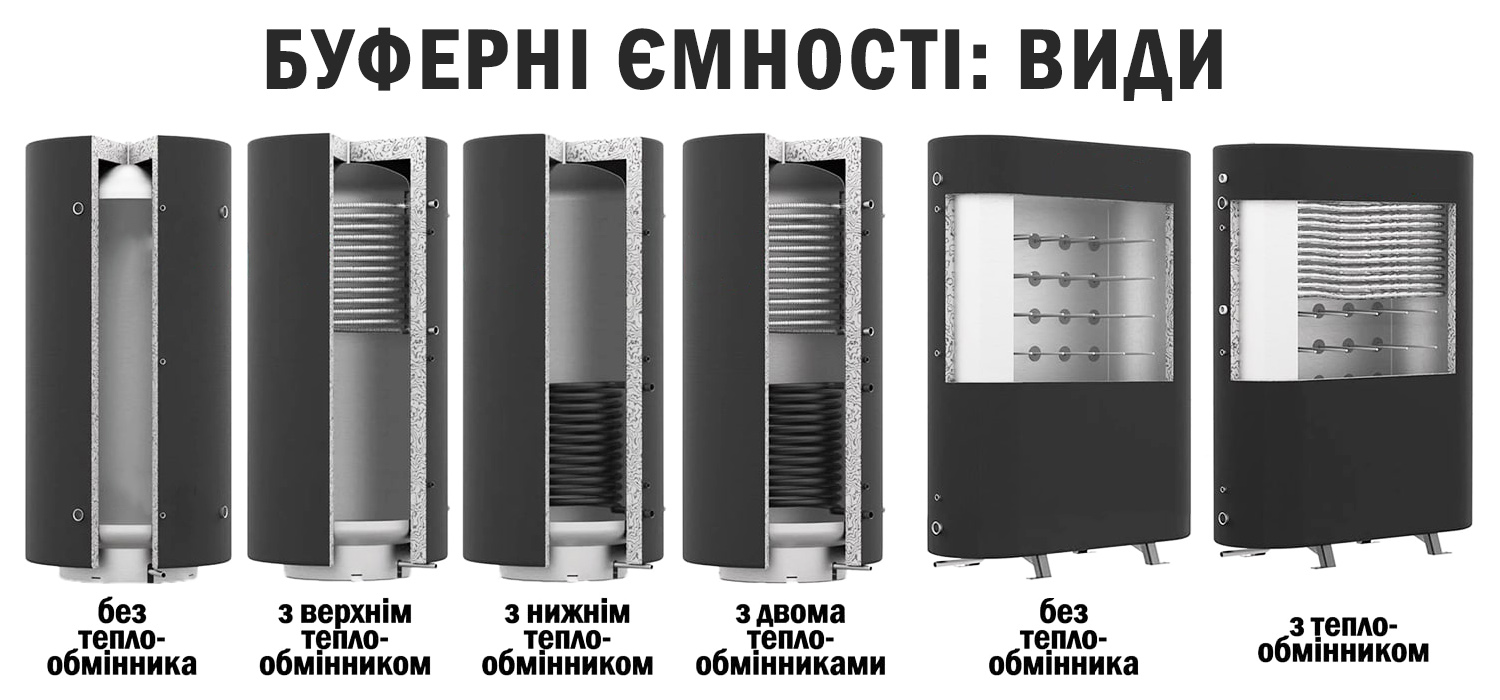

Будова буферної ємності
- Корпус з чорного металу товщиною 3-6 мм (для специфічних систем бак можна зробити з нержавіючої сталі)
- Теплоізоляція – пінополіуретан або мінеральна вата товщиною 50-100 мм
- Сферичне дно для рівномірного розподілу тиску
- Патрубки підключення на різних висотах для стратифікації води – багато виробників дають змогу вибрати кількість патрубків та їх кут розташування
- Гільзи для термометрів та додаткового обладнання
Додаткова комплектація*:
- Змієвик (теплообмінник) для підключення додаткового обладнання – сонячних колекторів, другого котла або системи ГВП
- Вбудований бойлер – герметична ємність з нержавіючої сталі об’ємом 100-200 літрів, розташована всередині теплоакумулятора для нагріву води ГВП. Дозволяє отримувати гарячу воду без змішування з теплоносієм системи опалення
- Патрубки для електричних ТЕНів – від 1 до 8 шт. ТЕНи можуть автоматично включатися, коли основний котел не працює, або використовуватися для підтримки мінімальної температури в системі
- Ревізійний люк – великий отвір з кришкою (зазвичай 400-600 мм) для доступу всередину бака під час монтажу, технічного обслуговування або встановлення додаткових елементів
*Не входить в базову комплектацію.
Натисніть для збільшення фото
Як працює буферна ємність: цикл роботи

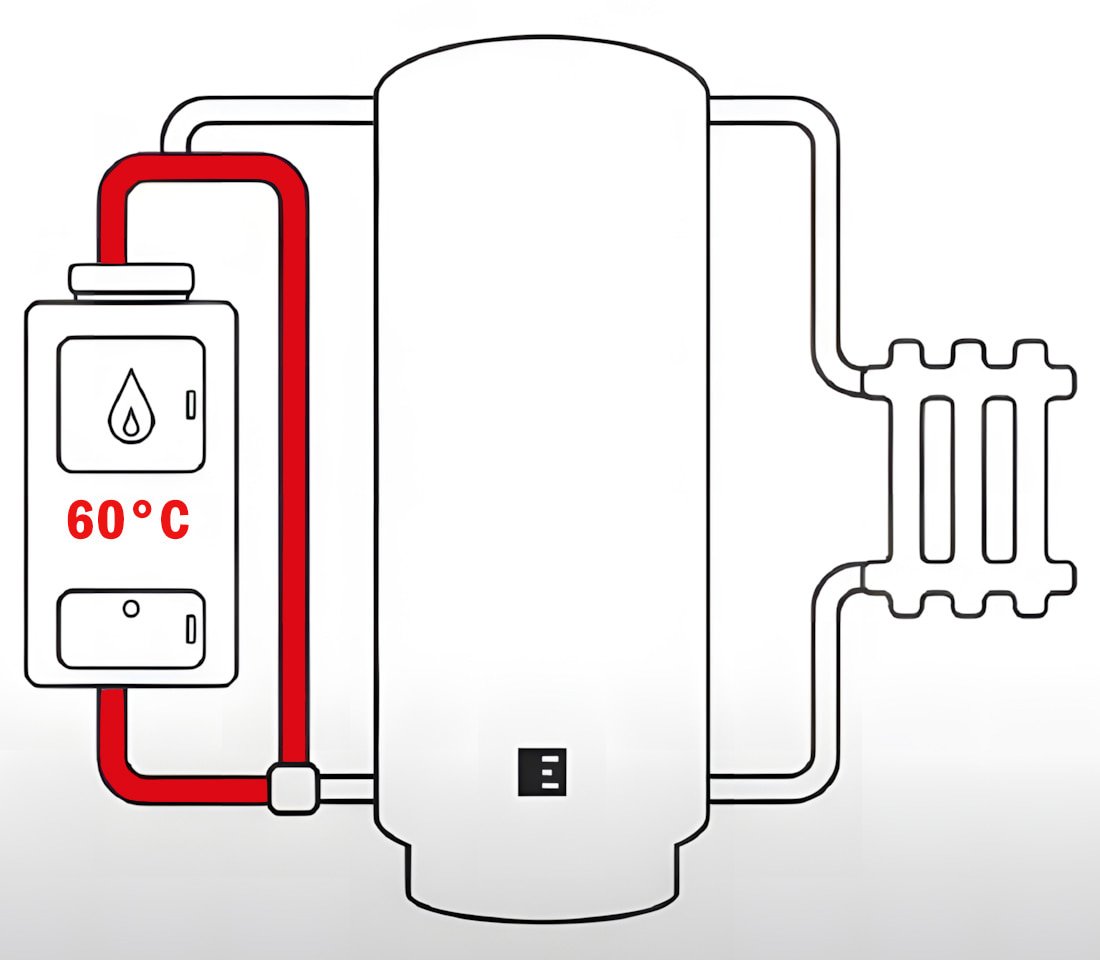

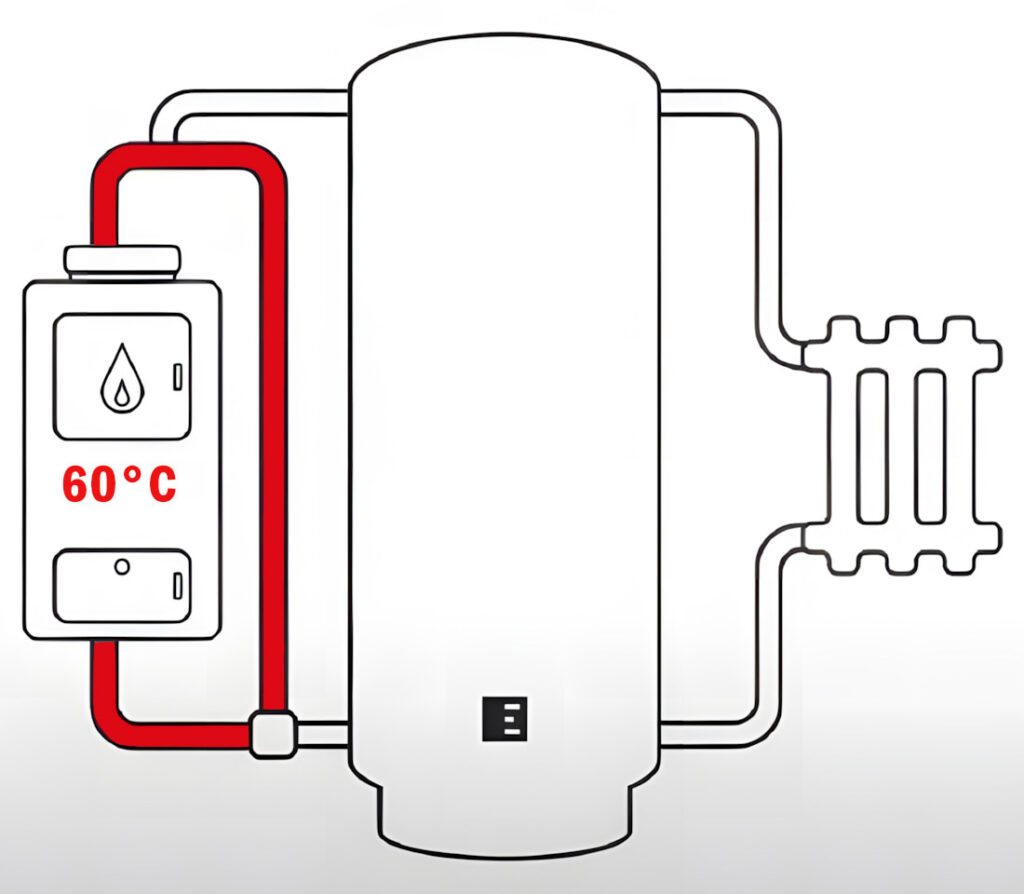

Крок 1: Запуск котла – малий контур
Попередній нагрів до 55-60°C: після запуску твердопаливного котла автоматика направляє теплоносій по малому контуру тільки через сам котел. Це попереджає утворення конденсату на холодних стінках теплообмінника, який може призвести до корозії металу.

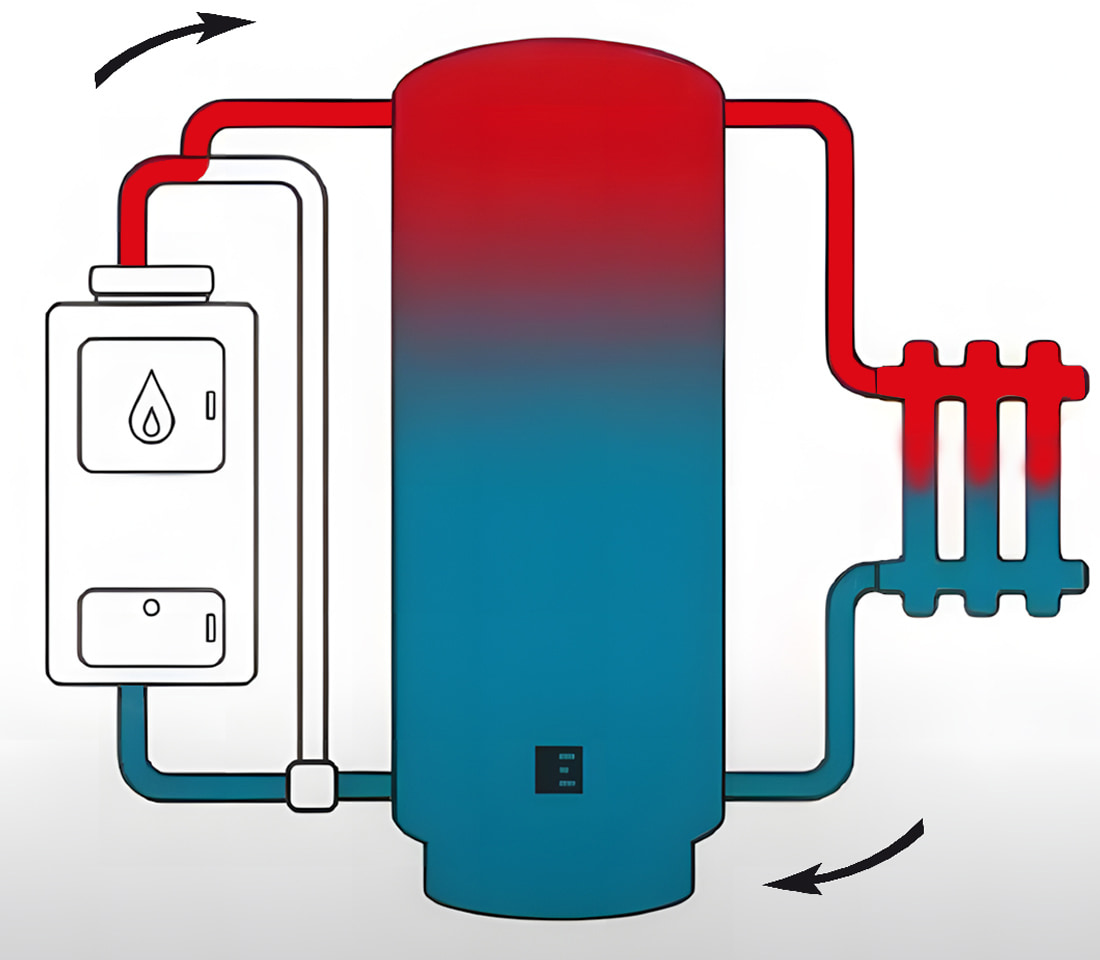

Крок 2: Робочий режим – одночасний нагрів та зарядка
Коли температура теплоносія досягає заданої, триходовий клапан відкриває шлях через буферну ємність і систему опалення. Котел працює на повну потужність – циркуляційний насос забезпечує рух теплоносія, який одночасно циркулює через споживачів тепла (опалює будинок через радіатори або теплу підлогу) і через ємність (накопичує надлишок теплової енергії).

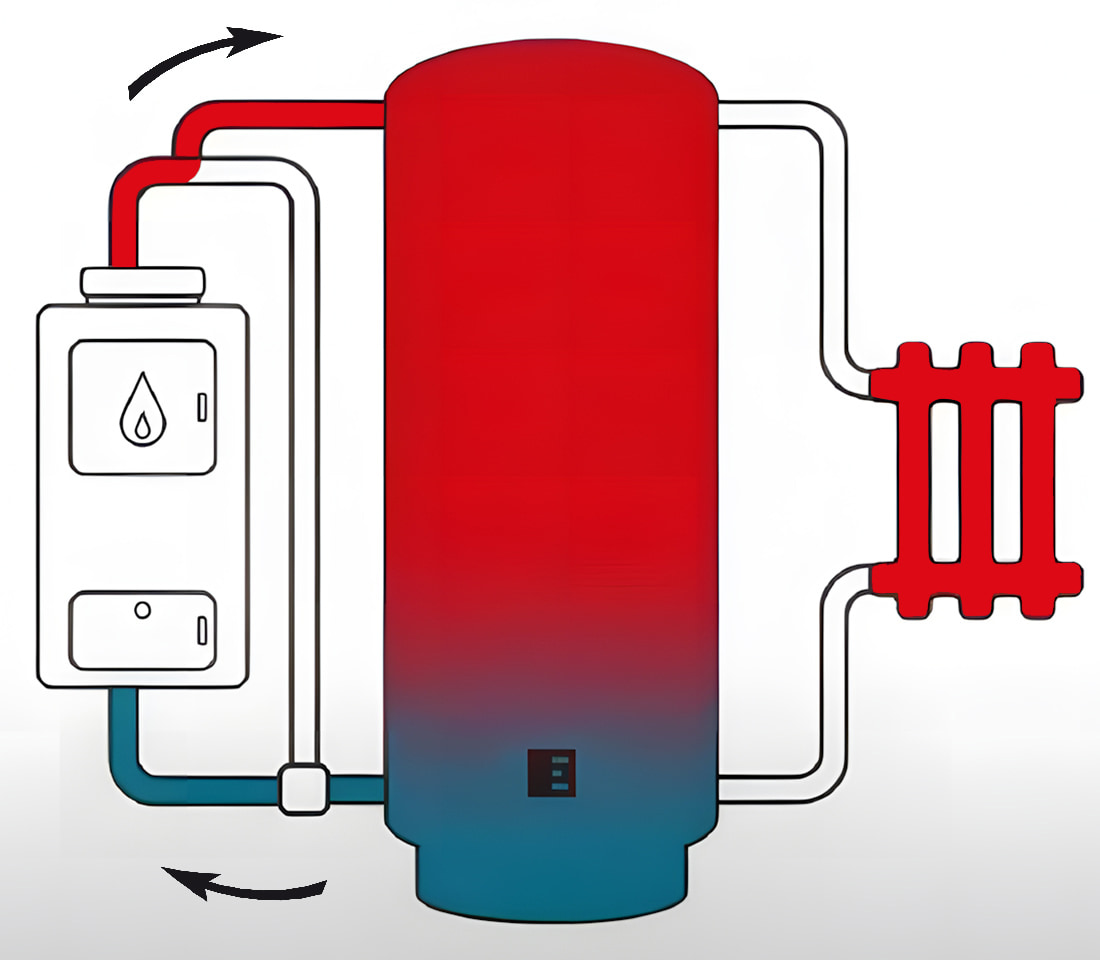

Крок 3: Режим повної зарядки
Коли температура в будинку досягає заданого значення, автоматика переключає котел тільки на нагрів буферної ємності. Вся теплова енергія накопичується в буферній ємності – це називають зарядкою теплоакумулятора.

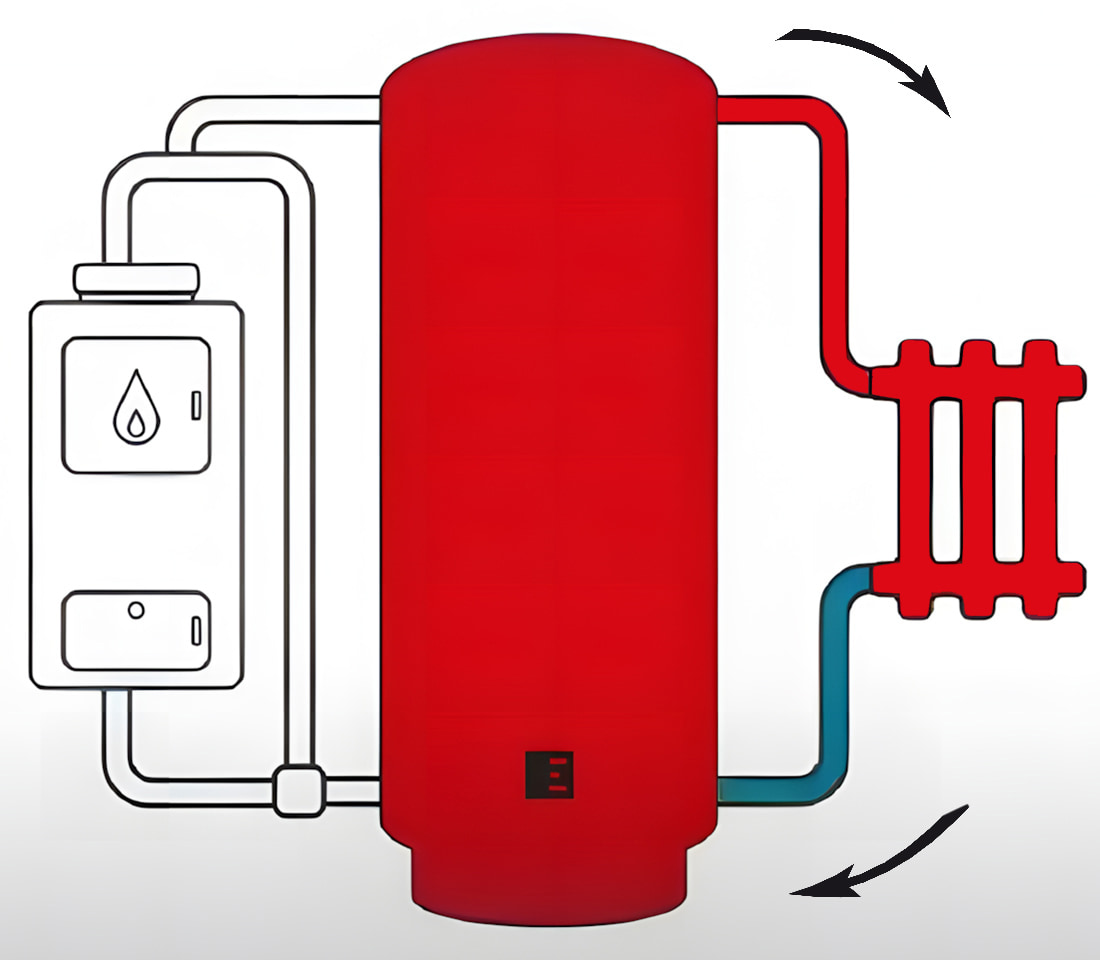

Крок 4: Розрядка буферної ємності
Коли котел припиняє роботу (дрова згоріли), буферна ємність починає рівномірно віддавати накопичене тепло назад у систему опалення. Будинок продовжує опалюватися протягом 8-12 годин без підкидання палива.
Один повний цикл “зарядка-розрядка” буферної ємності забезпечує 12-20 годин безперервного опалення залежно від утеплення будинку та зовнішньої температури. Це не означає, що вистачить один раз затопити котел – залежно від сорту деревини чи вугілля, потужності котла, а також об’єму бака, для його зарядки може знадобитися спалити 2-3 повні топки палива.
Зверніть увагу: вище наведений базовий принцип роботи теплоакумулятора, але його обв’язка може бути виконана по-різному, а не тільки так, як на вищезгаданих схемах.

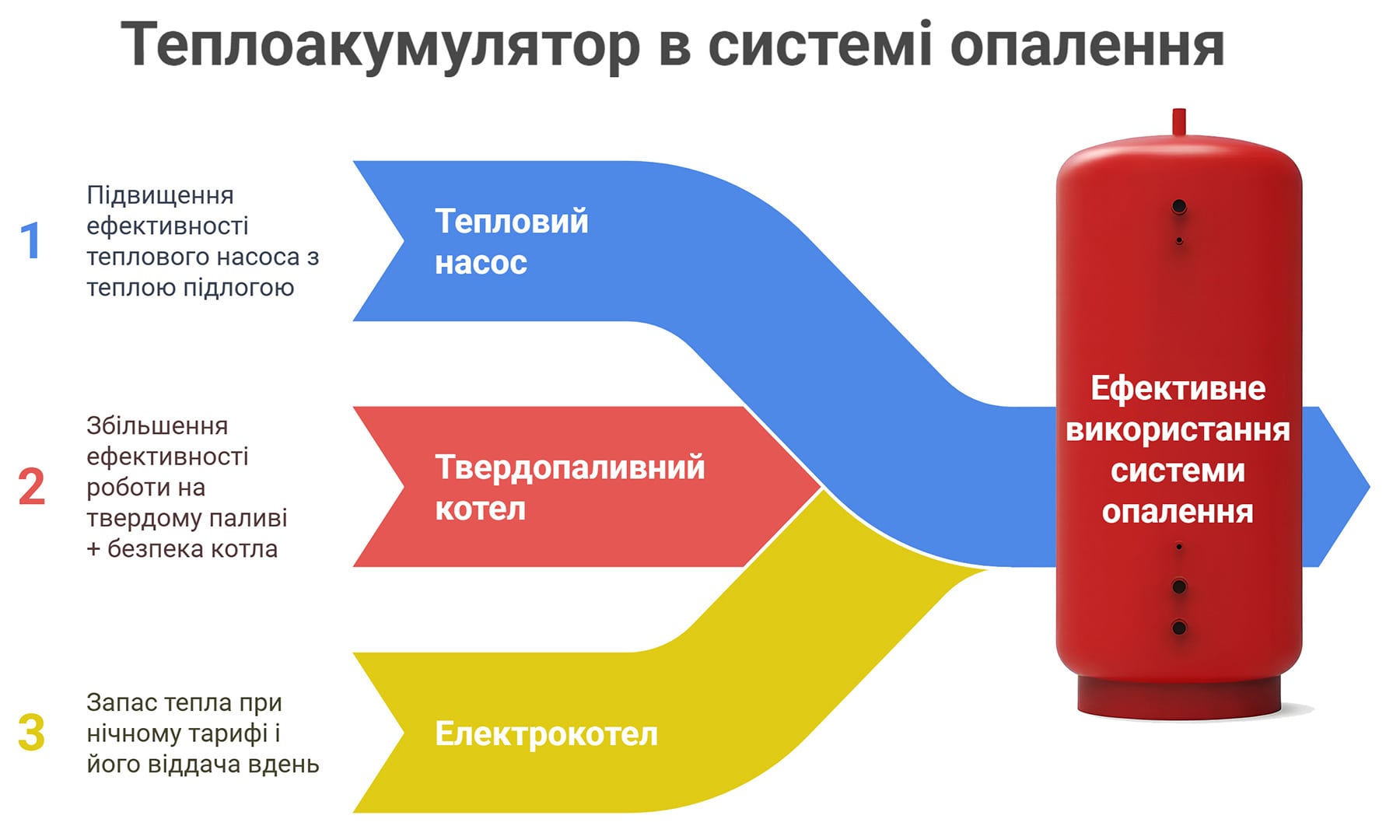

Коли потрібна буферна ємність?
В першу чергу буферна ємність потрібна для твердопаливного котла, адже такі котли мають особливий циклічний режим роботи, який створює серйозні проблеми без додаткового накопичувача тепла.
Що не так з роботою твердопаливного котла без буферної ємності?
Твердопаливні котли працюють циклічно – після закладки дров або вугілля вони спочатку довго виходять на максимальну температуру горіння, потім видають максимум тепла і поступово згасають.
Користувачі котлів на твердому паливі знають, що ця циклічність створює суттєві проблеми.
Режим тління палива – в процесі спалювання дров / вугілля наступає момент, коли будинок вже нагрітий до потрібної Вам температури і автоматика* змушена зменшити подачу повітря в топку, переводячи котел у режим тління, щоб уникнути перегріву.
- Це знижує ККД котла на 15-25%
- Утворюється більше сажі та кіптяви через неповне згоряння дров в режимі тління
- Частина тепла втрачається через димохід, оскільки температура димових газів залишається високою навіть при зменшенні інтенсивності горіння
*Для котлів без автоматики проблема ще гірша – користувач змушений вручну регулювати подачу повітря або в будинку буде перетоплено і прийдеться відкривати вікна, щоб провітрити будинок.
Зверніть увагу: зменшення ККД котла – це не тільки про те, що він гірше опалює будинок, але і про гроші. Дрова, вугілля, брикети – все це коштує немало, і за опалювальний сезон «в трубу» може вилетіти пристойна сума.
Як буферна ємність вирішує проблему циклічності?
Коли в системі опалення є буферна ємність, то котлу не потрібно знижувати температуру в камері згоряння при досягненні заданої користувачем комфортної температури в будинку – надлишок тепла автоматично спрямовується в буферний бак і “запасається” там до моменту, коли система опалення потребуватиме цього тепла.
Переваги роботи системи з теплоакумулятором:
- Котел працює в оптимальному режимі з максимальним ККД
- Повне згоряння палива без утворення сажі
- Рівномірний розподіл тепла протягом 8-12 годин (а якщо котел з запасом потужності, то і значно довше)
- Економія палива до 20-30% щорічно
Підтверджено науковими дослідженнями:
За даними дослідження, опублікованого в National Library of Medicine, використання теплоакумулятора суттєво підвищує ефективність роботи твердопаливного котла, зменшуючи кількість запусків та втрати тепла через димохід.
Наукове дослідження «Thermal energy storage tank sizing for biomass boiler heating systems» (ScienceDirect) доводить, що використання резервуарів-акумуляторів в системах з котлами на біопаливі не лише підвищує загальну ефективність роботи опалення, а й суттєво знижує викиди продуктів згоряння, зокрема чадного газу та твердих частинок.
Висновок
Буферна ємність – це не просто додаткове обладнання, а необхідний елемент ефективної системи опалення з твердопаливним котлом. Це обладнання вирішує основну проблему циклічної роботи твердопаливного обладнання, а також підвищує комфорт і безпеку опалення, подовжує термін служби котла і всієї системи, забезпечує стабільну температуру, знижує ризик перегріву котла і дозволяє використовувати тепло максимально раціонально.
Поширені запитання
Час ефективної віддачі тепла від буферної ємності залежить не стільки від самого бака, скільки від теплових втрат будинку та якості утеплення.
Приклад для будинку 150 м² з теплоакумулятором 1000 літрів:
- Неутеплений будинок (втрати 15-20* кВт/год) – теплоакумулятор забезпечить опалення лише на 3-4 години, оскільки тепло швидко втрачається через стіни, вікна та дах
- Добре утеплений будинок (втрати 5-7 кВт/год) – той самий теплоакумулятор працюватиме 10-14 годин, а в міжсезоння – до 24 годин
*Залежить від температури зовнішнього повітря.
Сама буферна ємність втрачає мінімум тепла – якісна теплоізоляція товщиною 100 мм дозволяє баку остигати лише на 2-3°C за добу. Основні втрати відбуваються через систему опалення будинку. Тому якщо будинок не утеплений, краще спочатку зайнятись цією проблемою.
Так, теплоакумулятор можна додати до будь-якої існуючої системи опалення. Головне – правильно розрахувати об’єм та схему підключення.
Ціна залежить від об’єму та комплектації: 500-літровий бак коштує від 15 000 грн, 1000-літровий – від 25 000 грн. З додатковим обладнанням (змієвики, ТЕНи, бойлер) ціна може збільшуватися в 1,5-2 рази.
Монтаж буферної ємності вимагає професійних навичок – потрібно правильно вибрати схему підключення до системи опалення, встановити запірну арматуру, підключити циркуляційний насос і автоматику. При установці важливо правильно підключити труби з теплообмінником, забезпечити підключення до радіаторів і, при необхідності, до бойлера непрямого нагріву. Також потрібно передбачити електричний контур для управління системою і, при необхідності, організувати злив в каналізацію для обслуговування.
Самостійний монтаж можливий при наявності досвіду, але з огляду на складність інтеграції з опалювальним обладнанням, краще довірити роботу фахівцям.
Для газових котлів теплоакумулятор зазвичай не потрібен, оскільки такі котли легко регулюються і не мають проблем циклічності.
