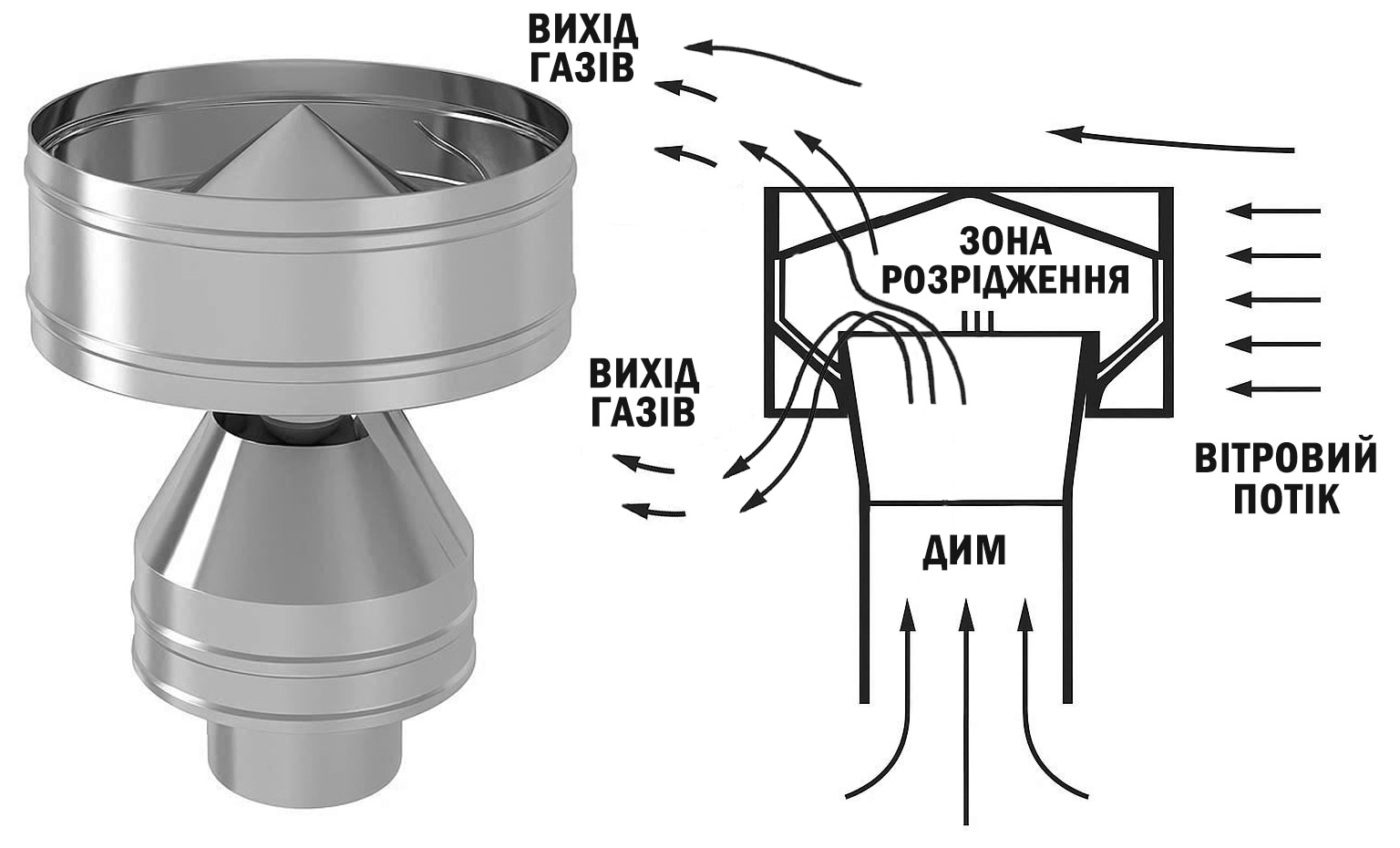

Дефлектор на димохід – це насадка, що встановлюється на верхівку димової труби та використовує силу вітру для збільшення тяги в системі димовидалення. Принцип роботи базується на ефекті Вентурі: повітряні потоки, обтікаючи конструкцію дефлектора, створюють зону зниженого тиску над димоходом, що посилює природну тягу.
Як це працює на практиці:
Важливо: ефективність дефлектора залежить від постійності вітру. У безвітряну погоду або при слабкому вітрі (менше 2 м/с) дефлектор працює як звичайний ковпак і не дає значного приросту тяги. У штормовий вітер (понад 15 м/с) деякі моделі можуть створювати зворотну тягу.
Основні проблеми, які вирішує дефлектор:
Типово виникає у димоходах висотою менше 5 метрів або діаметром понад 200 мм. Дефлектор компенсує недостатню висоту труби, збільшуючи швидкість виходу газів на 20-30%.
Реальні умови: збільшення тяги відчутне тільки при правильно розрахованому діаметрі дефлектора (має бути в 1,5-2 рази більший за діаметр труби) та швидкості вітру від 3 м/с.
Зворотна тяга виникає через низькі труби, перешкоди поблизу димоходу (дерева, будівлі) або негерметичність топкового відділення. Дефлектор усуває до 80% випадків задимлення, пов’язаних із зовнішніми чинниками.
Нюанс: якщо причина задимлення – негерметичність дверцят котла або засмічення димоходу, дефлектор не допоможе. Спершу потрібна діагностика.
Детальніше читайте в нашій статті “Зворотна тяга в димоході: причини і як це виправити?“.
Усі дефлектори мають верхній ковпак, що запобігає потраплянню дощу, снігу та бруду в димохід. Конструкція також перешкоджає задуванню вітру в трубу під певними кутами.
Більшість моделей комплектуються сіткою, що затримує іскри та великі частинки недопаленого палива – критично важливо для дахів з горючим покриттям (бітумна черепиця, дерев’яний гонт).
Обмеження: сітка швидко забивається сажею при спалюванні вологих дров (понад 25% вологості) або м’якого вугілля. Потребує чищення кожні 2-4 тижні активного опалення.

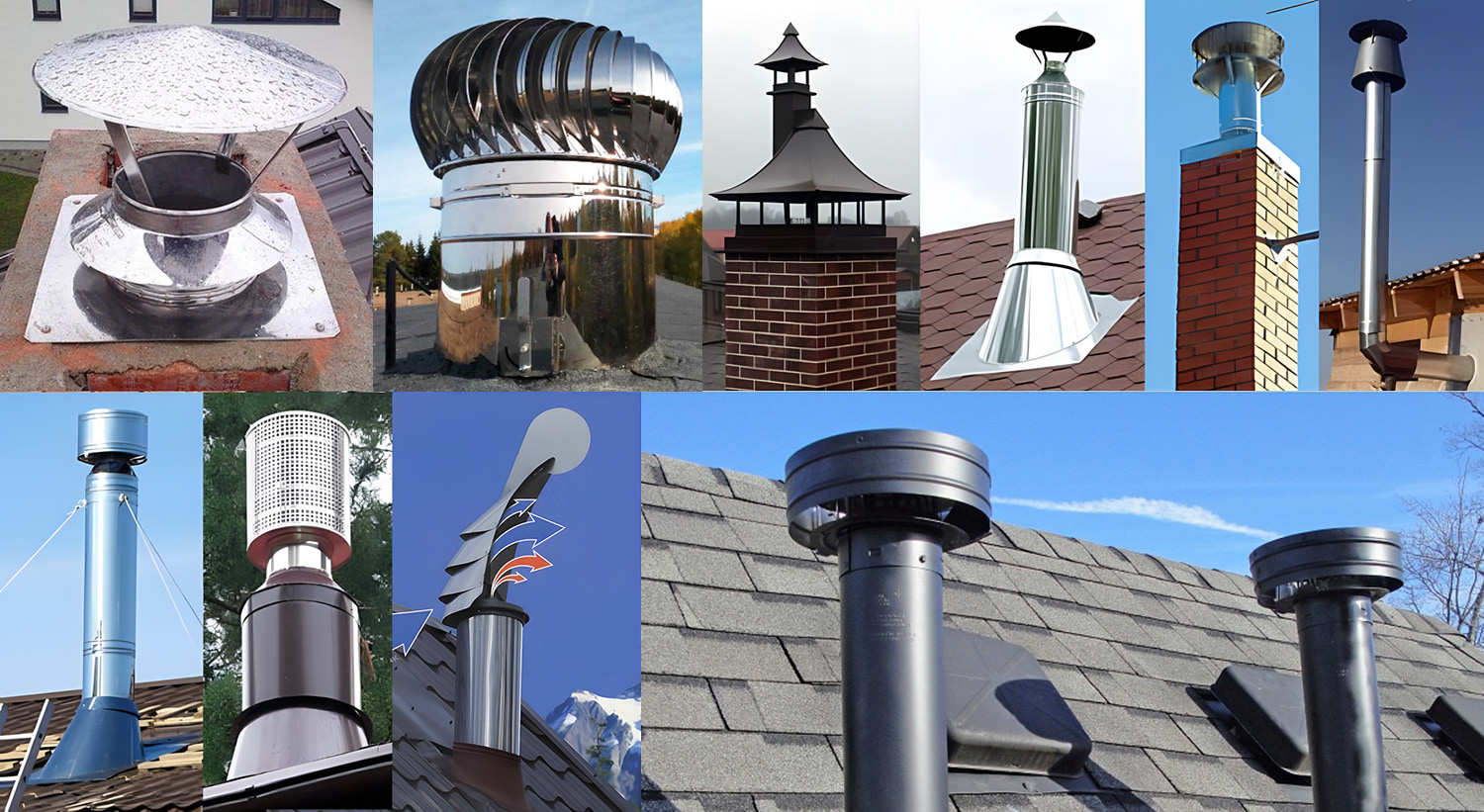

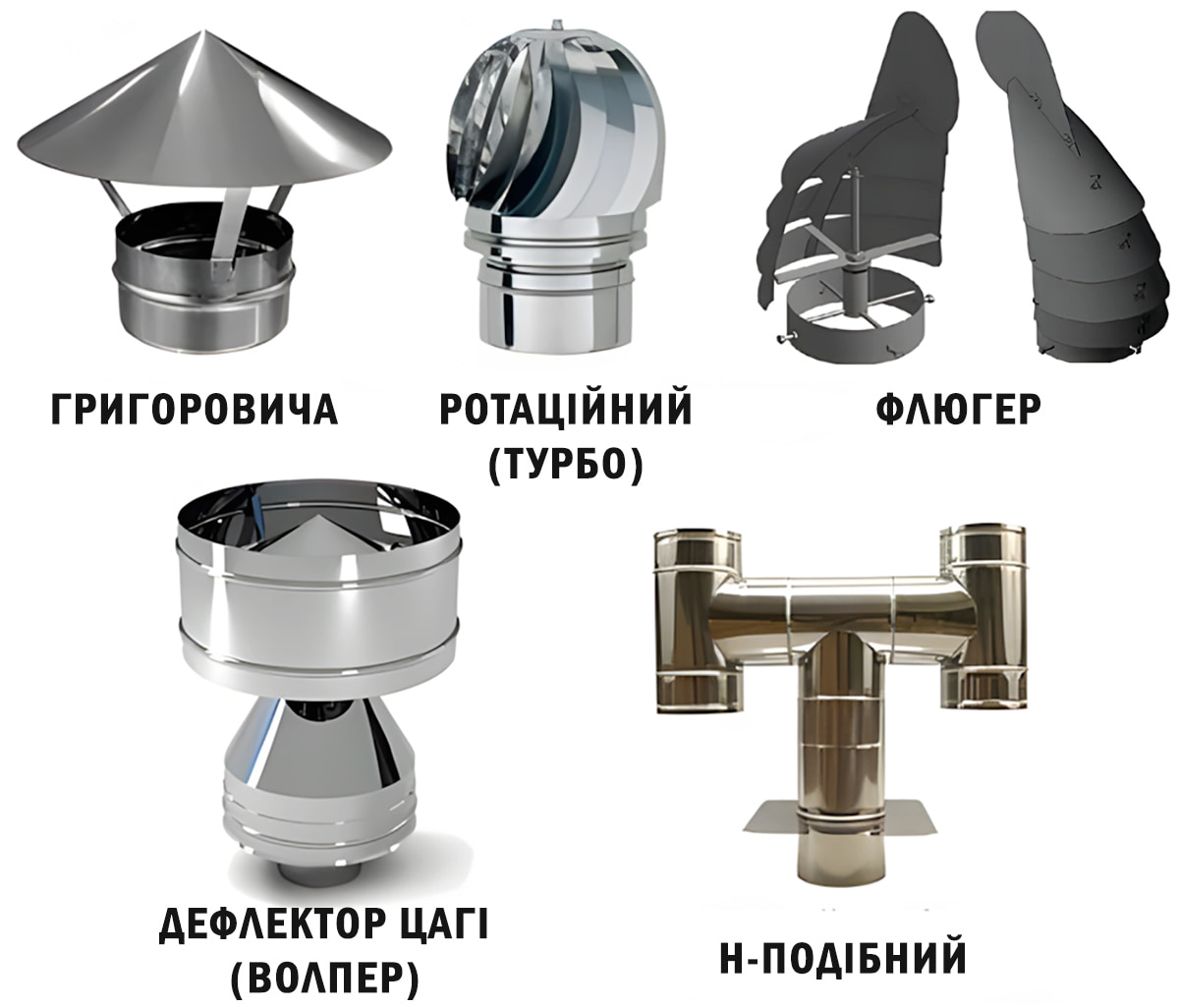

Існує 6 основних конструкцій дефлекторів, що відрізняються ефективністю, ціною та придатністю для різних умов експлуатації.
Дефлектори ЦАГІ також зустрічаються під назвами “Волпер” або “Вольпер”.
Конструкція: зовнішній циліндр + внутрішній дифузор + конічний ковпак.
Ефективність: збільшення тяги на 20-25% при швидкості вітру 5-10 м/с.
Ціна: ≈800-1500 грн залежно від діаметру (120-250 мм) та матеріалу.
Переваги: найбільш досліджена та перевірена конструкція (розроблена Центральним аерогідродинамічним інститутом у 1930-х), працює в широкому діапазоні швидкостей вітру.
Недоліки: складна в самостійному виготовленні, потребує точного дотримання пропорцій (діаметр зовнішнього циліндра – 200% від труби, висота дифузора – 150% від діаметра труби).
Конструкція: конус-дифузор + зворотний конус + ковпак-парасолька.
Ефективність: 15-22% приросту тяги, найкраще працює при бічному вітрі.
Ціна: ≈600-1200 грн.
Переваги: простота виготовлення, низька вартість, рідко забивається снігом.
Недоліки: при низхідних повітряних потоках може погіршувати тягу на 5-10%, менш ефективний у штиль.
Конструкція: горизонтальна труба на вертикальних стійках, торці відкриті.
Ефективність: 10-18% (найменша серед усіх типів).
Ціна: ≈500-900 грн.
Переваги: не забивається сажею (конструкція самоочисна), ніколи не створює зворотну тягу, працює навіть у штиль як простий ковпак.
Недоліки: найгірша аеродинаміка, низька ефективність при слабкому вітрі (до 3 м/с).
Це менш універсальне рішення для димоходів, ніж класичні статичні дефлектори (ЦАГІ, Григоровича, Волпер). Турбодефлектори частіше використовують для вентиляції.
Конструкція: обертова насадка з вертикальними лопатями, яку крутить вітер.
Ефективність: 25-35% при постійному вітрі понад 4 м/с.
Ціна: ≈2500-5000 грн.
Переваги: найвища ефективність серед усіх моделей, візуально показує наявність тяги (обертання лопатей).
Недоліки:
Примітка: в продажу також зустрічається під назвою “ротаційний дефлектор” або “ротаційна турбіна”.
Конструкція: півкруглий ковпак на поворотному механізмі, завжди розвертається спиною до вітру.
Ефективність: 15-25%, стабільна при будь-якому напрямку вітру.
Ціна: ≈600-2800 грн.
Переваги: найкращий захист від задування вітру в трубу, декоративність (часто виконуються з кованими елементами).
Недоліки: поворотний механізм потребує щорічного змащення, може заклинювати від іржі через 5-7 років експлуатації без догляду.
В першу чергу зверніть увагу на діаметр внутрішнього патрубка: діаметр дефлектора має точно відповідати зовнішньому діаметру вашої димової труби або бути на 10-20 мм більшим (під установку через перехідник).
Важливо: установка дефлектора меншого діаметру створює звуження каналу, що знижує тягу на 30-50% і веде до задимлення. При надто великому діаметрі (понад 30% більше труби) різко падає швидкість виходу газів, і дефлектор стає неефективним.
Оцинкована сталь (товщина 0,5-0,7 мм):
Нержавіюча сталь AISI 304 або 430:
Нержавіюча жароміцна сталь AISI 310 або 316:
Практична порада: якщо не знаєте температуру вихідних газів вашого котла, вибирайте нержавійку AISI 304 – вона покриває 90% випадків. Оцинковку беріть тільки для димоходів опалювальних печей з рідкісним використанням (дача, лазня з відвідуванням раз на тиждень тощо).
Загальна висота конструкції впливає на ефективність:
Як розрахувати оптимальну висоту: помножте діаметр вашої труби на 1,6-1,8. Наприклад, для труби Ø200 мм ідеальна висота дефлектора – 320-360 мм (200 мм × 1,6 = 320 мм; 200 мм × 1,8 = 360 мм).
Регіони з постійними вітрами (степова зона, узбережжя): турбодефлектори або ЦАГІ показують найкращі результати.
Гірська місцевість з переважанням низхідних повітряних потоків: уникайте дефлекторів Григоровича, кращий варіант – Н-подібний або флюгер.
Низинні райони з частими штилями: відмовтеся від турбодефлектора (у штиль він погіршує тягу), оберіть класичний ЦАГІ або двохходовий.
Снігові регіони: уникайте конструкцій зі складними вигинами (швидко забиваються снігом) – краще: Григоровича або Н-подібний.
Інструменти та матеріали:
Перед установкою:
Важливо: забруднений димохід зі шаром сажі понад 2 мм знизить ефект дефлектора на 30-40%. Чистка – обов’язкова умова.
Розпакуйте конструкцію та перевірте комплектацію:
Попередня збірка на землі: більшість дефлекторів постачаються в розібраному вигляді. Зберіть конструкцію за інструкцією на землі, щоб зрозуміти послідовність.
Нижня частина дефлектора (циліндр або дифузор) надягається на трубу:
Спосіб 1 – внутрішня посадка: якщо внутрішній діаметр юбки дефлектора на 5-15 мм більший за зовнішній діаметр труби, насадка надягається зверху. Зафіксуйте 3-4 саморізами по колу через юбку в стінку труби, крок між саморізами – 8-10 см.
Спосіб 2 – зовнішня посадка через хомут: якщо діаметри майже ідентичні або дефлектор трохи менший, використайте перехідний хомут. Одягніть юбку на трубу, затягніть хомут на стику, додатково закріпіть 2-3 саморізами.
Герметизація: нанесіть жароміцний герметик по колу стику дефлектора та труби. Це запобігає підсмоктуванню повітря та потраплянню дощу під насадку.
Ковпак або конус кріпиться до нижньої частини через стійки або різьбові з’єднання:
Часта помилка: надто сильне затягування деформує листовий метал дефлектора. Затягуйте до моменту, коли болт перестав прокручуватися, і додайте ще пів-оберта.
Якщо ваш дах має горюче покриття або поблизу є хвойний ліс, установка сітки-іскрогасника обов’язкова:
Важливо: сітка знижує тягу на 8-12% та потребує періодичного чищення від сажі та креозоту (при використанні твердого палива). Для газових котлів іскрогасник не потрібен.
Через 24 години після монтажу (герметик має затвердіти):
Небезпечна ситуація: якщо з’явився дим у приміщенні після установки дефлектора, негайно загасіть вогонь та перевірте:
Якщо дефлектор не підходить або не дав очікуваного результату, існують альтернативні методи посилення тяги.
Принцип: кожен метр висоти додає 4-5 Па тиску (природна тяга).
Ефективність: надбудова на 1-2 метри дає 15-25% приросту тяги – близько до дефлектора, але працює навіть у штиль.
Вартість: залежить від типу димоходу, труб (одностінна труба чи двустінна, оцинковка чи нержавійка, товщини).

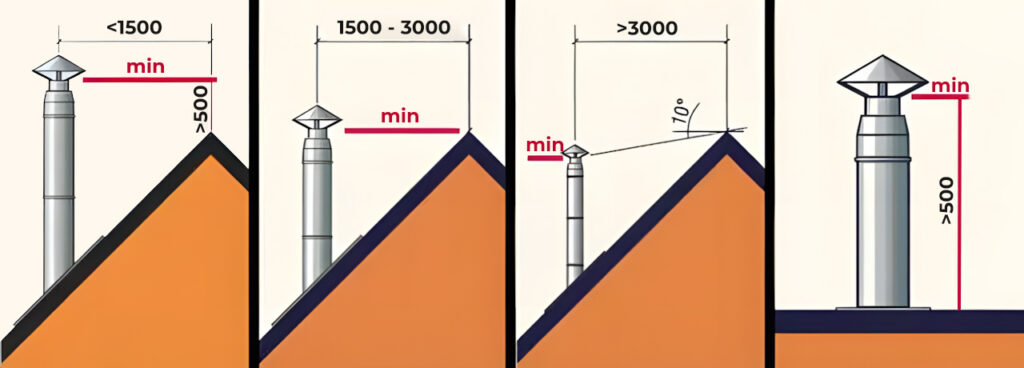

Застереження: відповідні ДБН вимагають, щоб труба була вище коника даху мінімум на 0,5 м. Перевищення 7-8 метрів загальної висоти створює надмірне вітрове навантаження, потрібні розтяжки.
Принцип: гарячі гази створюють більшу тягу. Утеплення запобігає охолодженню газів у трубі.
Ефективність: для неутепленого димоходу приріст тяги від утеплення становить 10-20% (бонус: усунення конденсату на 80-90%).
Практична порада: якщо ваш димохід проходить по зовнішній стіні будинку або стоїть окремо, утеплення дає більший ефект, ніж дефлектор, особливо взимку.
Принцип: електричний вентилятор у верхній частині труби примусово витягує гази.
Ефективність: збільшення тяги на 50-150%, абсолютна незалежність від вітру та висоти труби.
Вартість: 3000-8000 грн (вентилятор) + 500-1500 грн (монтаж) + 15-40 кВт·год/місяць (електроенергія).
Переваги:
Недоліки:
Буває так, що димохід від початку зроблений погано – багато горизонтальних частин, поворотів, негерметичні з’єднання. І тоді навіть найкращий дефлектор не врятує.
Що перевірити:
Дефлектор на димохід для збільшення тяги – ефективне рішення за умови правильного підбору моделі, якісного монтажу та регулярного обслуговування. Реальний приріст тяги становить 15-35% при швидкості вітру від 3 м/с, що вирішує більшість проблем із задимленням та слабкою тягою.
Насадка на димохід для збільшення тяги – це інструмент, а не панацея. Він працює ефективно за правильних умов і може бути непотрібним або навіть шкідливим за неправильного застосування. Проаналізуйте вашу ситуацію, порівняйте варіанти і приймайте рішення на основі фактів, а не реклами виробників.
Для димохідних газових котлів (з відкритою камерою згоряння) дефлектор зазвичай не рекомендується. Причина: низька температура димових газів (70-150°C) призводить до утворення великої кількості конденсату всередині дефлектора. Ця суміш води та сірчаної кислоти за 2-3 місяці забиває канали, взимку замерзає, влітку створює корозійний осад.
Що встановлювати замість дефлектора:
Мінімум раз на рік – перед або після опалювального сезона. Якщо палите вологими дровами або встановлена сітка-іскрогасник, чистіть кожні 3-5 тижнів. Ознаки забрудненого дефлектора: дим виходить клубами замість рівного потоку, з’явилося задимлення приміщення, видно сажу на ковпаку.
У штиль (швидкість вітру менше 2 м/с) більшість дефлекторів працюють як звичайний ковпак – захищають від дощу, але не збільшують тягу. Найкращий ефект при швидкості вітру 5-10 м/с. Виняток – турбодефлектори, які у штиль можуть навіть погіршувати тягу на 5-10%, бо перекривають частину перерізу труби.
Можна, якщо є досвід роботи з металом і необхідні інструменти. Найпростіший для виготовлення – Н-подібний або Григоровича. Головне – точно дотримуватись пропорцій (діаметр зовнішнього циліндра = 2× діаметр труби), інакше ефективність впаде на 25-30%.
